Trois écrans de 32 pouces, c’était le plan. Avant de commander, j’ai calculé la place qu’ils prendraient, et ce calcul m’a fait changer d’avis. Voici la méthode que j’ai suivie, les formules pour la refaire à la main, et les pièges qu’elle révèle : la diagonale, le format, la distance, les bords et le support.
Note
Le calculateur que j’utilise dans la vidéo est un graphique Desmos gratuit, qui n’est pas le mien. Le calculateur de FOV de Build My Rig, dont je parle plus bas, est mon propre outil, gratuit et sans compte. Les dimensions des écrans et des supports viennent des fiches de leurs fabricants, relevées le 28 octobre 2026, comme les prix. Quand quelque chose a changé depuis la vidéo, je le signale.
Pourquoi j’ai sorti le mètre avant d’acheter
Au printemps 2024, j’ai déplacé mon poste de pilotage dans la pièce. Pour la petite histoire, la première fois que j’avais installé ce setup, je n’avais pas pris les mesures : il ne passait pas les portes, il avait fini dans le salon, et il prenait beaucoup de place. Cette fois, j’avais mesuré avant, et je savais qu’il allait rentrer.

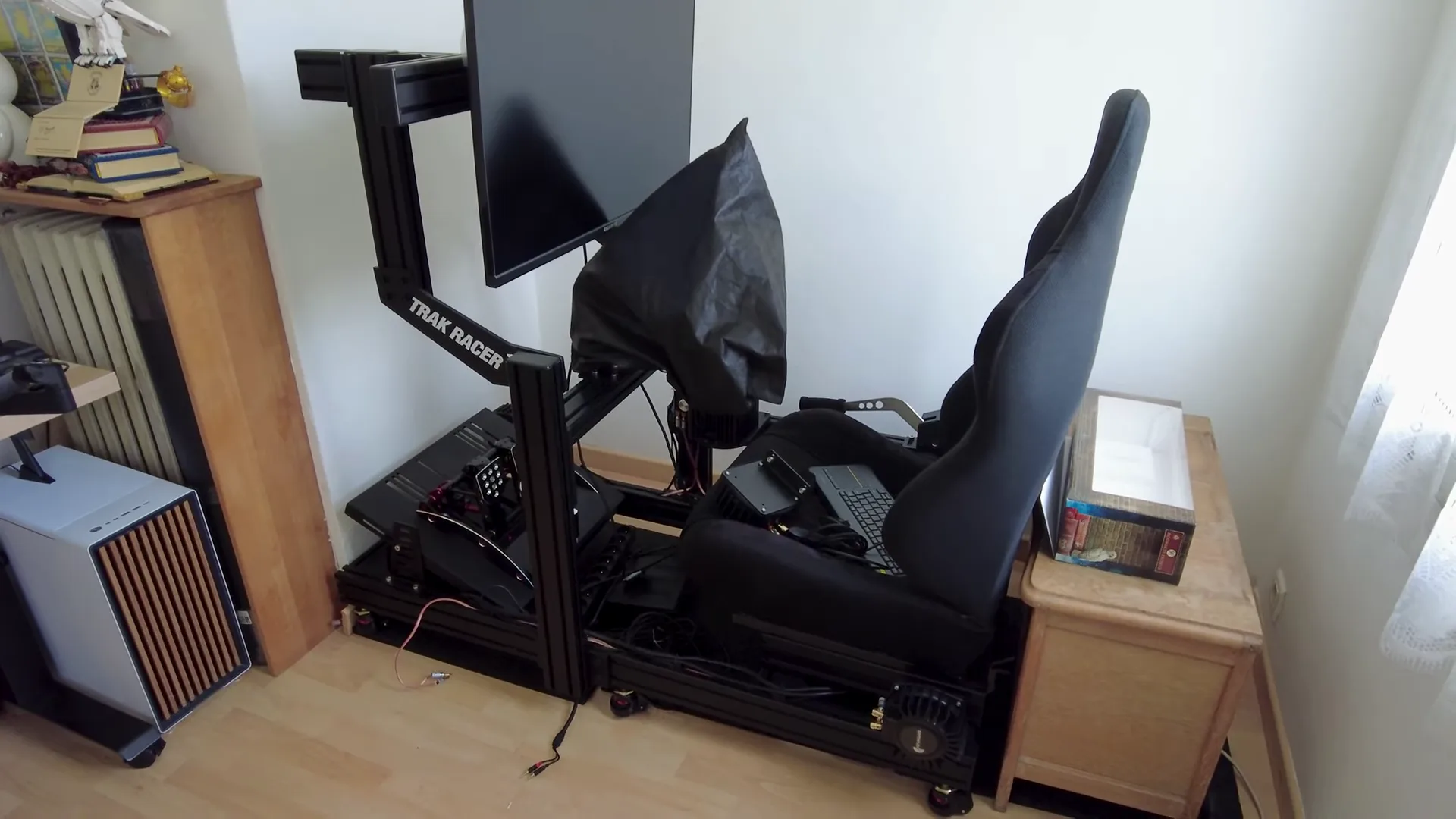

Résultat : j’ai quasiment 1,40 m de large, et beaucoup plus de place qu’avant. Jusque-là, le châssis, monté sur roulettes, était coincé derrière le bureau, et j’étais en galère pour accéder aux pédales et les modifier. Là, je peux sortir la boîte de vitesses de devant le siège et la mettre à côté du frein à main, et même prévoir un HOTAS pour faire un peu de simulation de vol.

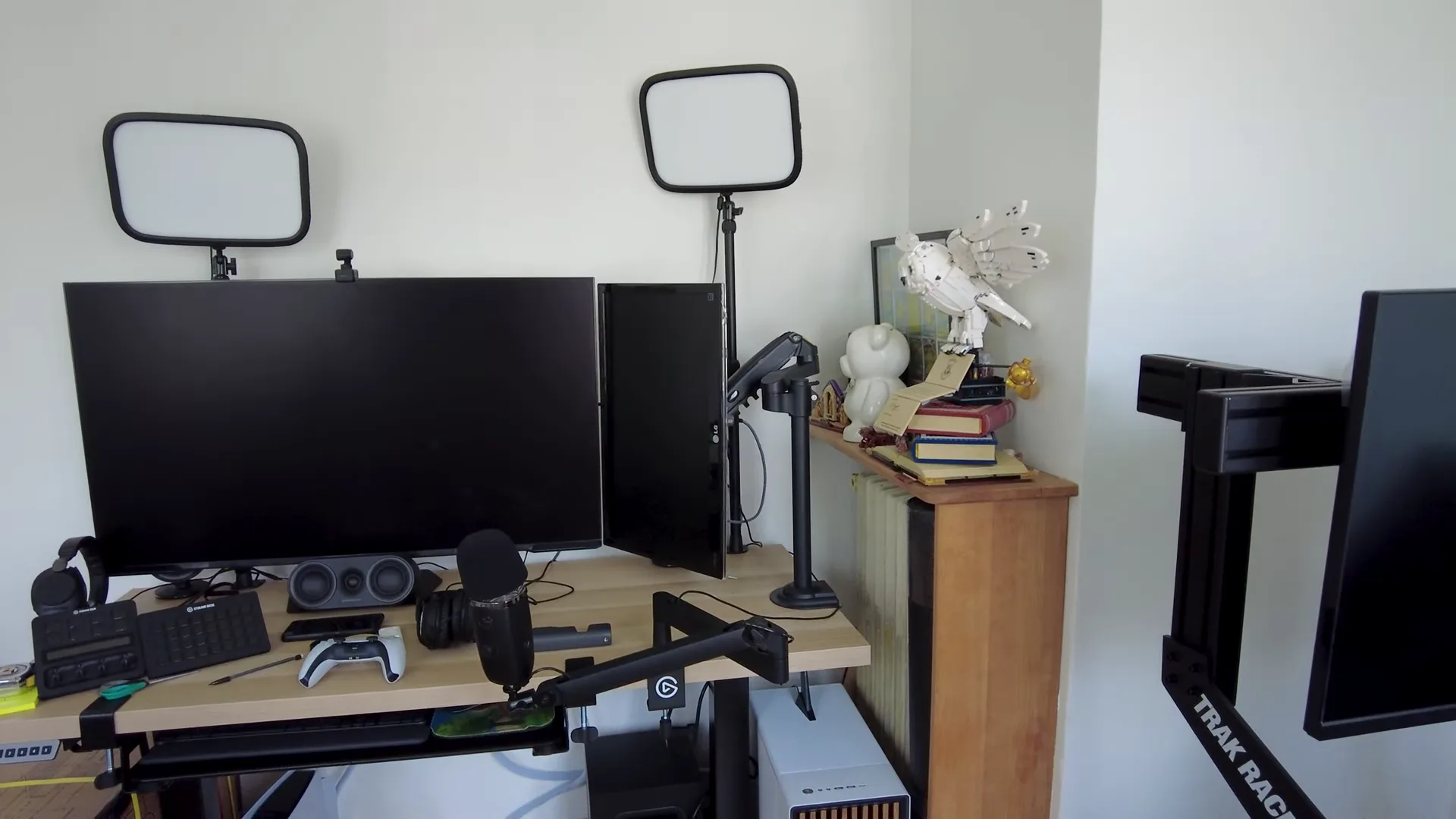

Restait l’écran. Je me tâtais entre un ultrawide et un triple écran (ma vidéo précédente, et mon article qui pèse les deux solutions). Le triple écran avait ma préférence : c’est beaucoup plus immersif, et le FOV est bien meilleur. On a accès au rétro intérieur, et il suffit de tourner la tête pour voir les rétros gauche et droit. Mais avant de parler câbles ou carte graphique, une question tranche tout le reste : est-ce que ça rentre ?
Ma méthode : quatre valeurs dans un calculateur

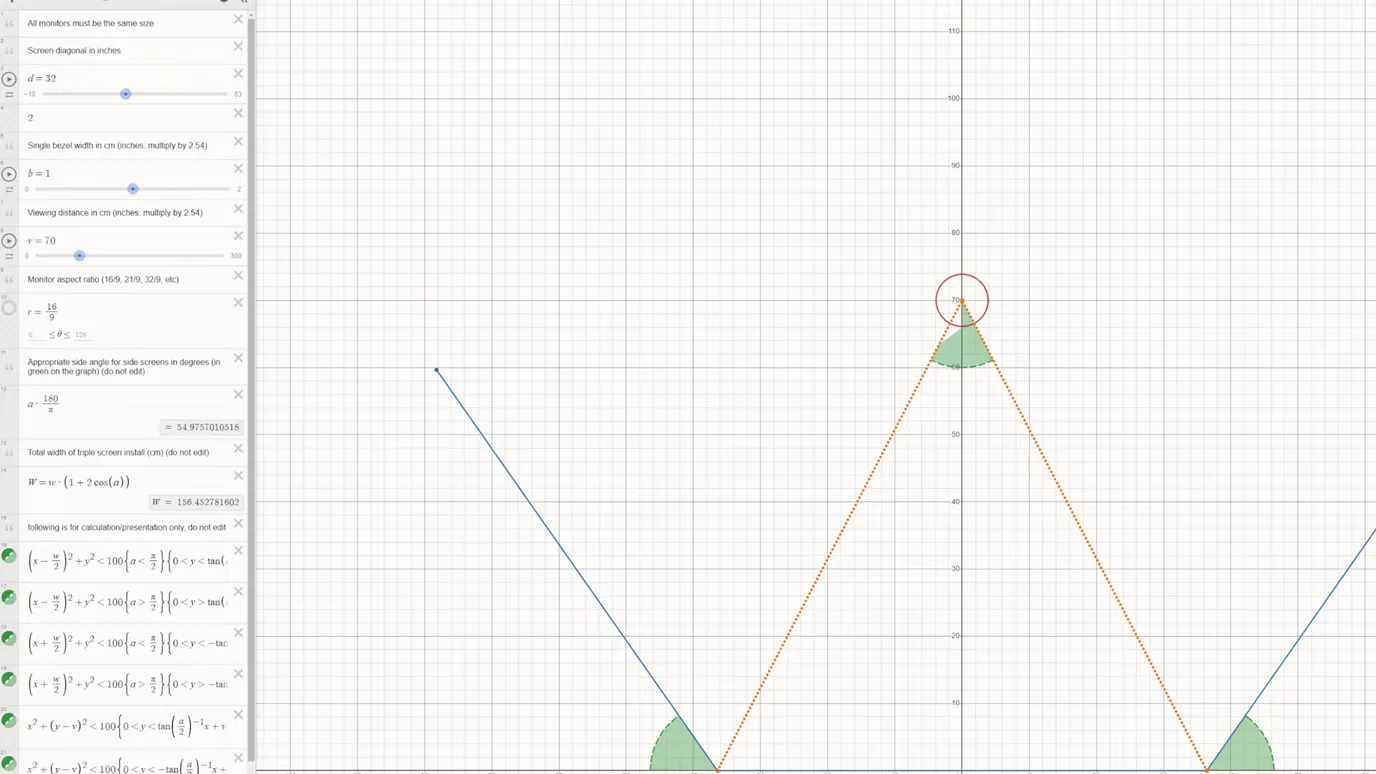

Pour le calcul, je suis passé par un graphique Desmos, « triple screen (metric) », que j’ai découvert en faisant mes recherches (le calculateur sur Desmos). Il a tout pour savoir si vous avez la place pour un triple écran. Les trois écrans doivent avoir la même taille, et il y a quatre valeurs à saisir :
| Valeur | Ce qu’elle veut dire | Ma saisie en 2024 |
|---|---|---|
| d | La diagonale d’un écran, en pouces | 32 |
| b | La bordure d’un écran, d’un seul côté, en centimètres | 1, la valeur par défaut |
| v | La distance entre vos yeux et l’écran central, en centimètres | 70 |
| r | Le format de l’écran | 16/9 |
Le graphique rend deux résultats : l’angle à donner aux écrans latéraux, et la largeur totale de l’installation. Il dessine aussi la scène vue de dessus, avec vos yeux en haut, l’écran central en bas, et les deux écrans latéraux qui se referment vers vous.
Pour la diagonale, j’avais prévu des 32 pouces. Vous pouvez mettre moins, ou plus si vous avez la place : ce qu’on conseille souvent, c’est entre 28 et 32 pouces. Pour la distance, j’étais sur un petit 70 cm.
Le calcul m’a donné un angle de 54,98° et une largeur totale de 156,45 cm. Sur le dessin, l’extrémité de chaque écran latéral se trouve à 78,2 cm du centre : c’est le chiffre que je lis dans la vidéo. J’ai arrondi à 80 cm de chaque côté, soit 1,60 m. Il me fallait 1,60 m, j’en avais 1,40. Le triple écran aurait trop empiété sur la pièce : plus de place pour le fond vert ni pour le PC.
Le triple écran, c’est très bien, c’est très joli, ça donne une immersion incroyable. Mais je n’allais pas sacrifier une pièce juste pour le setup. Je suis donc parti sur un ultrawide, le Samsung Odyssey G9.
Important
Je dois préciser un point de la vidéo. J’y présente les « bezels » comme les éléments qu’on ajoute pour ne plus voir les bordures. Dans ce calculateur, « Single bezel width » désigne la bordure de l’écran lui-même, d’un seul côté : la bande entre le bord de l’image et le bord du boîtier (le calculateur sur Desmos). Ce que je décrivais, ce sont les kits « bezel-free », vendus à part. Le 1 cm par défaut, que j’avais laissé, reste dans le bon ordre de grandeur : sur les écrans de cet article, les fiches des fabricants donnent 8 à 11 mm.
Les trois formules, pour vérifier à la main
Le graphique n’a rien de magique : trois formules, que vous pouvez refaire sur une calculatrice ou un tableur. Ce sont celles du graphique Desmos, relues le 28 octobre 2026.
1. La largeur d’un écran, bordures comprises
w = d × 2,54 × 16 ÷ √(16² + 9²) + 2 × b
Le premier terme convertit la diagonale, en pouces, en largeur d’image, en centimètres, pour un écran 16:9 : √(16² + 9²) vaut environ 18,36, donc la largeur fait 0,8716 fois la diagonale. Pour un autre format, remplacez 16 et 9 par les deux chiffres du vôtre. Le second terme ajoute les deux bordures.
2. L’angle des écrans latéraux
a = 2 × arctan(w ÷ (2 × v))
C’est l’angle sous lequel vous voyez l’écran central. Refermez chaque écran latéral de cet angle, par rapport à l’alignement avec l’écran central, et vos yeux se retrouvent exactement à la même distance des trois écrans, chacun vu de face en son milieu.
3. La largeur totale
W = w × (1 + 2 × cos a)
L’écran central compte pour w. Chaque écran latéral, refermé de l’angle a, n’ajoute plus que w × cos a en largeur, et il revient vers vous de w × sin a : c’est la profondeur qu’il prend devant l’écran central.
Mon calcul de 2024, étape par étape :
| Étape | Calcul | Résultat |
|---|---|---|
| Diagonale | 32 × 2,54 | 81,28 cm |
| Largeur de l’image | 81,28 × 0,8716 | 70,84 cm |
| Largeur avec les bordures (w) | 70,84 + 2 × 1 | 72,84 cm |
| Demi-angle | arctan(72,84 ÷ 140) | 27,49° |
| Angle des écrans latéraux (a) | 2 × 27,49 | 54,98° |
| Largeur totale (W) | 72,84 × (1 + 2 × 0,5739) | 156,45 cm |
| Profondeur des écrans latéraux | 72,84 × sin 54,98° | 59,65 cm |
Calculs refaits le 28/10/2026 avec les formules du graphique : ils retombent sur les valeurs affichées dans la vidéo.
Cet angle resservira dans le jeu. iRacing compte 0° quand les trois écrans sont alignés (aide iRacing) : vous lui reportez directement l’angle de vos écrans latéraux. Et le FOV total vaut trois fois cet angle, environ 165° ici.
Conseil
Le calculateur de FOV de Build My Rig donne l’angle des écrans latéraux, le FOV et les valeurs à saisir dans 14 jeux, écrans incurvés compris. Il ne donne pas la largeur totale : pour la place, gardez la formule 3, ou le graphique Desmos. Le réglage dans le jeu, lui, est détaillé dans mon tuto sur le FOV en triple écran dans iRacing.
Piège n° 1 : la diagonale n’est pas la largeur
Ce qui compte pour la place, c’est la largeur de l’écran, pas sa diagonale. Et pas n’importe quelle largeur : celle du boîtier, bordures comprises, sans le pied. Deux surprises vous attendent sur les fiches des fabricants.
La première : un « 32 pouces » ne mesure pas forcément 32 pouces. Samsung vend son Odyssey G5 G50F comme un 32 pouces, mais donne une zone d’image de 698,112 × 392,688 mm, soit 31,5 pouces de diagonale (fiche Samsung). Trak Racer, lui, l’écrit noir sur blanc sur la fiche de son 32 pouces QHD : « Screen Size 31.5" » (fiche Trak Racer).
La seconde : le boîtier est plus large que l’image. Le G5 fait 714,6 mm de large sans pied, pour 698,1 mm d’image : environ 8 mm de bordure de chaque côté. Le Trak Racer TR-M32A fait 718,1 mm sans pied d’après son manuel, pour 698,1 mm d’image (2560 pixels de 0,2727 mm) : 10 mm par côté (manuel Trak Racer).
| Écran | Diagonale de l’image | Largeur de l’image | Largeur sans pied | Bordure par côté | Prix | Lien |
|---|---|---|---|---|---|---|
| Samsung Odyssey G5 G50F 32" | 31,5 pouces | 698,1 mm | 714,6 mm | 8 mm environ | 257,30 € chez Apex300 | Voir sur BMR |

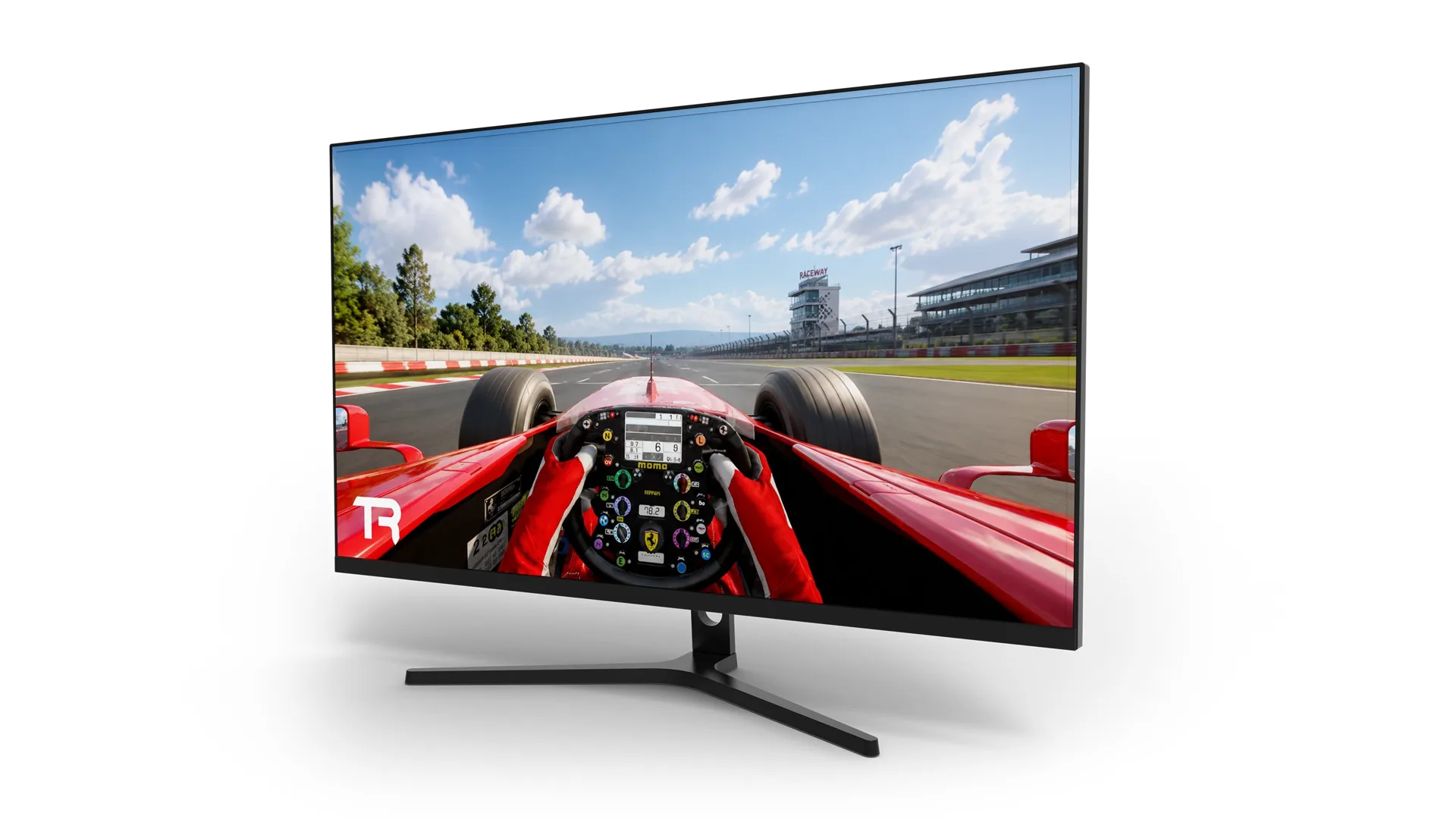

| Trak Racer 32" QHD 180 Hz (TR-M32A) | 31,5 pouces | 698,1 mm | 718,1 mm | 10 mm environ | 229 € chez Trak Racer, 652,66 € les trois | Voir sur BMR |
| Samsung Odyssey OLED G6 G60SF 27" | 26,7 pouces | 590,4 mm | 611,7 mm | 11 mm environ | 859,69 € chez Apex300 | Voir sur BMR |
Dimensions relevées le 28/10/2026 sur les fiches Samsung (G5, G6) et dans le manuel du TR-M32A ; diagonale de l’image recalculée à partir de ces cotes. Prix relevés le 28/10/2026 sur Build My Rig.
Bonne nouvelle pour mon calcul de 2024 : il tient. Avec les cotes réelles du G5 à la place de mes 32 pouces théoriques, la largeur totale à 70 cm passe de 156,45 à 155,3 cm. Un centimètre d’écart, pas de quoi faire rentrer trois écrans dans 1,40 m.
Conseil
Prenez la largeur sans pied de la fiche du fabricant, et utilisez-la directement comme w dans les formules 2 et 3 : elle contient déjà les bordures. Dans le graphique Desmos, saisissez plutôt la vraie diagonale (31,5) et, en b, la moitié de l’écart entre la largeur sans pied et la largeur de l’image (0,8 cm pour le G5).
Les offres du TR-M32A par trois, suivies en direct par Build My Rig :
Piège n° 2 : le format change tout, à diagonale égale
La diagonale ne dit rien de la forme. À 34 pouces, un écran 16:9 fait 75,3 cm de large pour 42,3 cm de haut ; un ultrawide en 3440 × 1440 fait 79,7 cm de large pour 33,3 cm de haut. Plus large, et 9 cm moins haut. C’est pour ça que le calculateur demande le format, et que la formule 1 change selon le vôtre.
La hauteur compte aussi, parce que c’est elle qui fait le champ de vision vertical. L’image du G5 fait 39,3 cm de haut : à 70 cm de vos yeux, elle occupe environ 31° en hauteur. Celle du G6 27 pouces fait 33,4 cm, soit environ 27°. Sur trois écrans 16:9, l’écart de largeur entre 27 et 32 pouces se paie aussi en hauteur.
Piège n° 3 : la distance, la variable qu’on oublie
C’est le point le moins intuitif du calcul : plus vos yeux sont près des écrans, moins l’installation est large. Les écrans latéraux se referment davantage autour de vous, et ils prennent moins de place sur les côtés.
| Distance yeux-écran | Trois Samsung G5 32" : angle | Largeur totale | Trois Samsung G6 27" : angle | Largeur totale |
|---|---|---|---|---|
| 55 cm | 66,0° | 1,30 m | 58,2° | 1,26 m |
| 60 cm | 61,5° | 1,40 m | 54,0° | 1,33 m |
| 70 cm | 54,1° | 1,55 m | 47,2° | 1,44 m |
| 80 cm | 48,1° | 1,67 m | 41,8° | 1,52 m |
Calculé le 28/10/2026 avec les formules ci-dessus et la largeur sans pied donnée par Samsung, écrans latéraux à l’angle idéal.
Deux leçons. D’abord, rapprocher les écrans fait gagner bien plus que réduire leur taille : à 70 cm, passer de 32 à 27 pouces fait gagner 11 cm de large, alors que rapprocher les 32 pouces de 70 à 55 cm fait gagner 26 cm. Ensuite, plus près, l’écart entre les deux tailles fond : à 55 cm, trois 27 pouces ne prennent que 4 cm de moins que trois 32 pouces. Et le champ de vision grimpe : environ 198° pour les 32 pouces à 55 cm, contre 162° à 70 cm.
Il y a une limite, bien sûr : votre volant et votre base. L’écran central ne peut pas passer à travers. Et plus vous êtes près, plus les écrans latéraux reviennent autour de vous. Avec des 32 pouces, à 70 cm, leur bord extérieur s’arrête environ 12 cm devant vos yeux ; à 55 cm, il passe environ 10 cm derrière.
Conseil
Mesurez la distance entre vos yeux et l’écran central assis, en position de course, les mains sur le volant, pas debout à côté du châssis. Cinq centimètres d’écart, c’est 6 à 7 cm de largeur totale et plus de 3° d’angle, avec des 32 pouces autour de 70 cm.
Note
Depuis la vidéo, je suis passé au triple écran, six mois plus tard, en octobre 2024 (ma vidéo d’octobre 2024). J’ai réglé les écrans latéraux à 65°, et j’ai placé les écrans pour que la base soit quasiment dessous, le volant presque dans l’image. Dans mon tuto sur le FOV, je suis à 550 mm de l’écran. Pour des 32 pouces, la formule donne justement 66° à 55 cm, pour environ 1,30 m de large : bien moins que mes 1,60 m de départ.
Piège n° 4 : l’angle des écrans latéraux
Si vous ne refermez pas les écrans latéraux jusqu’à l’angle idéal, la largeur s’envole. Pour trois Samsung G5 à 70 cm de vos yeux :
| Angle des écrans latéraux | Largeur totale | Profondeur des écrans latéraux |
|---|---|---|
| 54°, l’angle idéal | 1,55 m | 58 cm |
| 45° | 1,72 m | 51 cm |
| 30° | 1,95 m | 36 cm |
| 0°, trois écrans alignés | 2,14 m | 0 cm |
Calculé le 28/10/2026 avec la formule 3 et la largeur sans pied du G5.
Moins refermés, les écrans latéraux s’éloignent aussi de vos yeux, et vous ne les voyez plus de face. À l’inverse, bien refermés, ils reviennent vers vous. Pensez à tout ce que vous voulez installer sur les côtés du châssis : boîte de vitesses, frein à main, boîte à boutons. C’est précisément là que viennent les écrans latéraux et les bras du support.
Astuce
Pour caler l’angle quand je suis passé au triple écran, j’ai utilisé de petits triangles réglés à 65°, puis j’ai réglé le premier écran, et ensuite le second. Sur le Freestanding Vario de Sim-Lab, les pivots des bras portent aussi des repères tous les 10°, d’après son manuel (manuel Sim-Lab).
Piège n° 5 : le support prend sa place aussi
La largeur du calcul va d’un bord d’écran à l’autre. Le support, lui, s’ajoute. Il y a deux familles : le support autoportant, posé au sol devant le châssis, et le support intégré, fixé sur le châssis.

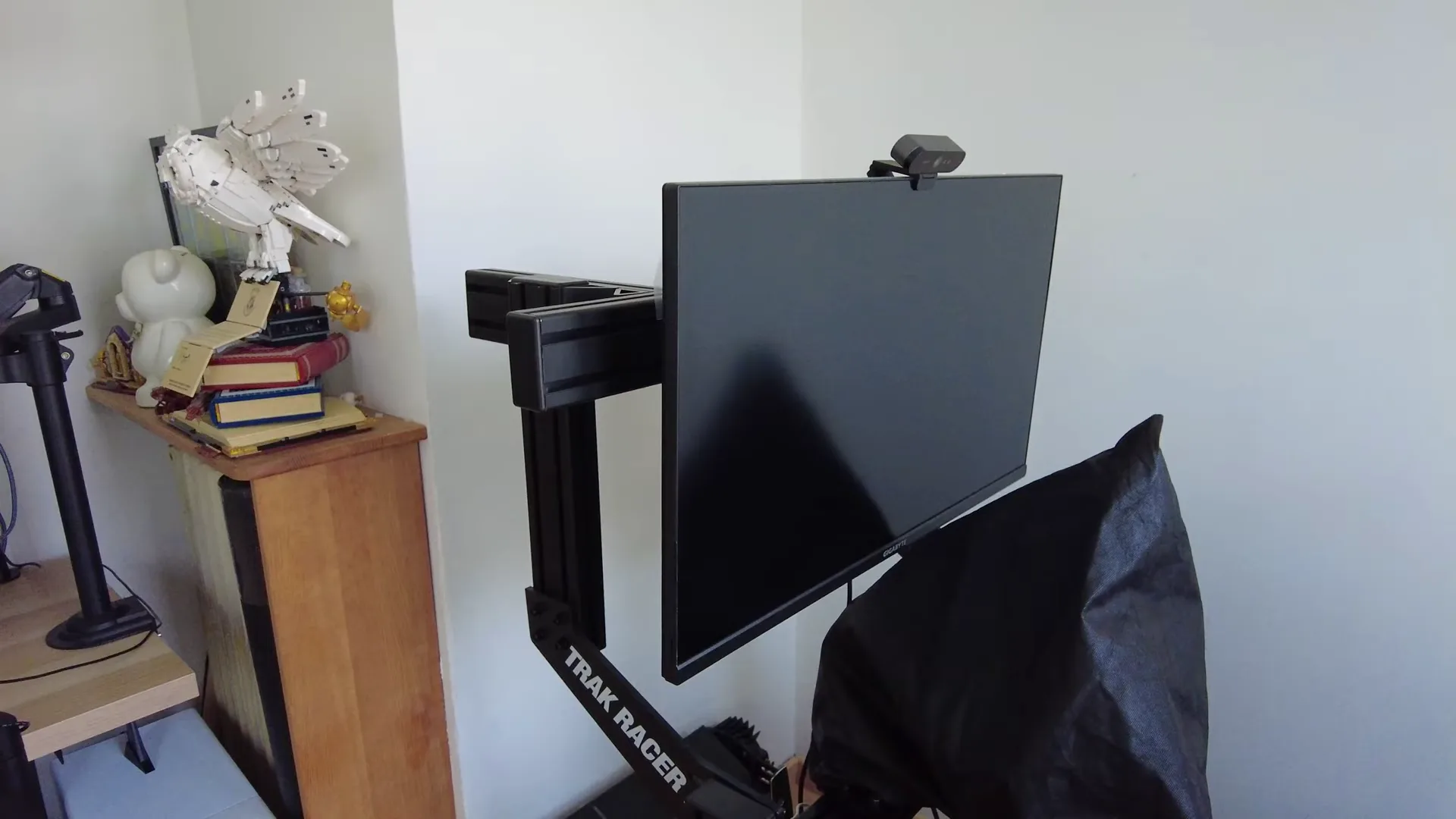

Quand je suis passé au triple écran, j’ai quitté le support intégré de mon châssis pour un support autoportant, le Freestanding Vario de Sim-Lab. Je le trouve beaucoup plus simple pour régler un triple écran : il se règle facilement, et on peut ouvrir ou fermer les bras pour ajuster l’angle. Pour aligner les écrans, je me suis servi des adaptateurs Vario VESA, toujours chez Sim-Lab, et je les ai trouvés top. La contrepartie, je le disais à l’époque : ça prend un peu plus de place dans la pièce.
Ce qu’en disent les marques :

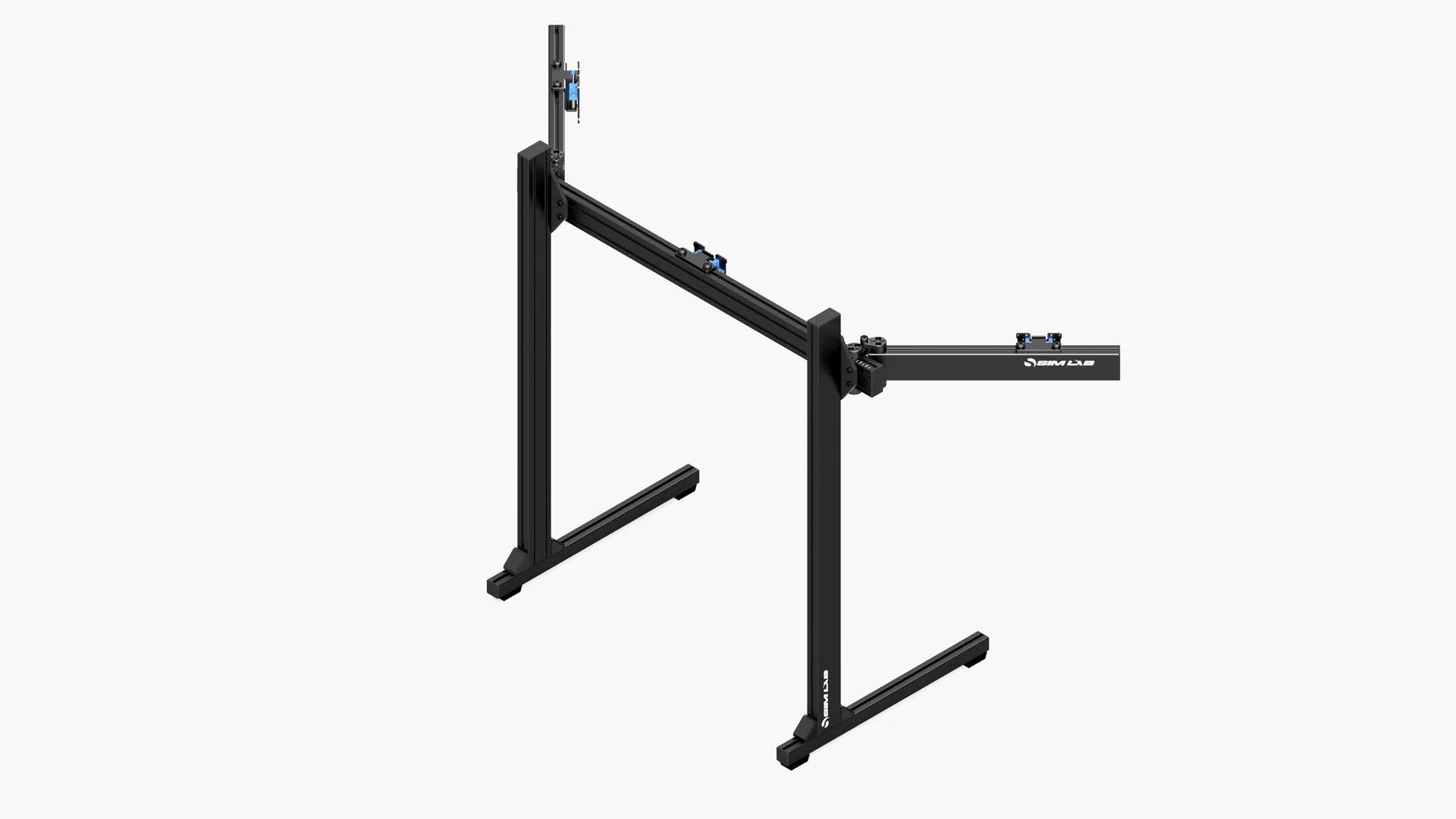

- Le Freestanding Vario de Sim-Lab accepte trois écrans 16:9 jusqu’à 43 pouces, en VESA 75 × 75 ou 100 × 100 (fiche Sim-Lab). D’après la liste des pièces de son manuel, sa traverse fait 1 195 mm, ses pieds 680 mm, et chaque bras latéral 580 mm.
- L'Elite Freestanding Triple de Next Level Racing accepte trois écrans de 21 à 43 pouces, et ses montants se règlent en largeur pour rapprocher les écrans des cockpits larges (fiche Next Level Racing).
- Le GT1 Integrated Vario de Sim-Lab, lui, se fixe sur les châssis GT1 Evo, GT1 Pro et P1X Pro. Sim-Lab le présente comme une solution qui gagne de la place, mais en version triple, il le donne optimal pour des 27 pouces (fiche Sim-Lab).
| Support | Type | Ce qu’annonce la marque | Prix | Lien |
|---|---|---|---|---|
| Sim-Lab Freestanding Vario, triple | Autoportant | Trois écrans 16:9 jusqu’à 43 pouces, VESA 75 ou 100 | 425,46 € chez Sim-Lab, dès 419,51 € | Voir sur BMR |
| Next Level Racing Elite Freestanding Triple, Black Edition | Autoportant | Trois écrans de 21 à 43 pouces, montants réglables en largeur | Dès 395,70 € | Voir sur BMR |
| Sim-Lab GT1 Integrated Vario, triple | Intégré (GT1 Evo, GT1 Pro, P1X Pro) | Optimal pour trois 27 pouces | 276,70 € chez Sim-Lab, dès 220,49 € | Voir sur BMR |
| Sim-Lab Vario VESA, kit triple | Adaptateurs VESA | Le réglage fin de la position et de l’angle de chaque écran | 88,26 € chez Sim-Lab | Voir sur BMR |
Prix relevés le 28/10/2026 sur Build My Rig : le prix de la boutique de la marque quand Build My Rig la suit, puis l’offre en euros la moins chère, en stock.
Vérifiez aussi la fixation VESA de vos écrans avant de choisir le support. Le Samsung G5 et le G6 se fixent en 100 × 100 d’après Samsung, le Trak Racer TR-M32A en 75 × 75 d’après son manuel : les trois passent sur le Freestanding Vario de Sim-Lab.
Les offres du Freestanding Vario triple, suivies en direct par Build My Rig :
Pour la suite de mon écran Gigabyte, c’est dans mon article sur le support de quatrième écran de Trak Racer.
Les à-côtés : câbles, prises et PC

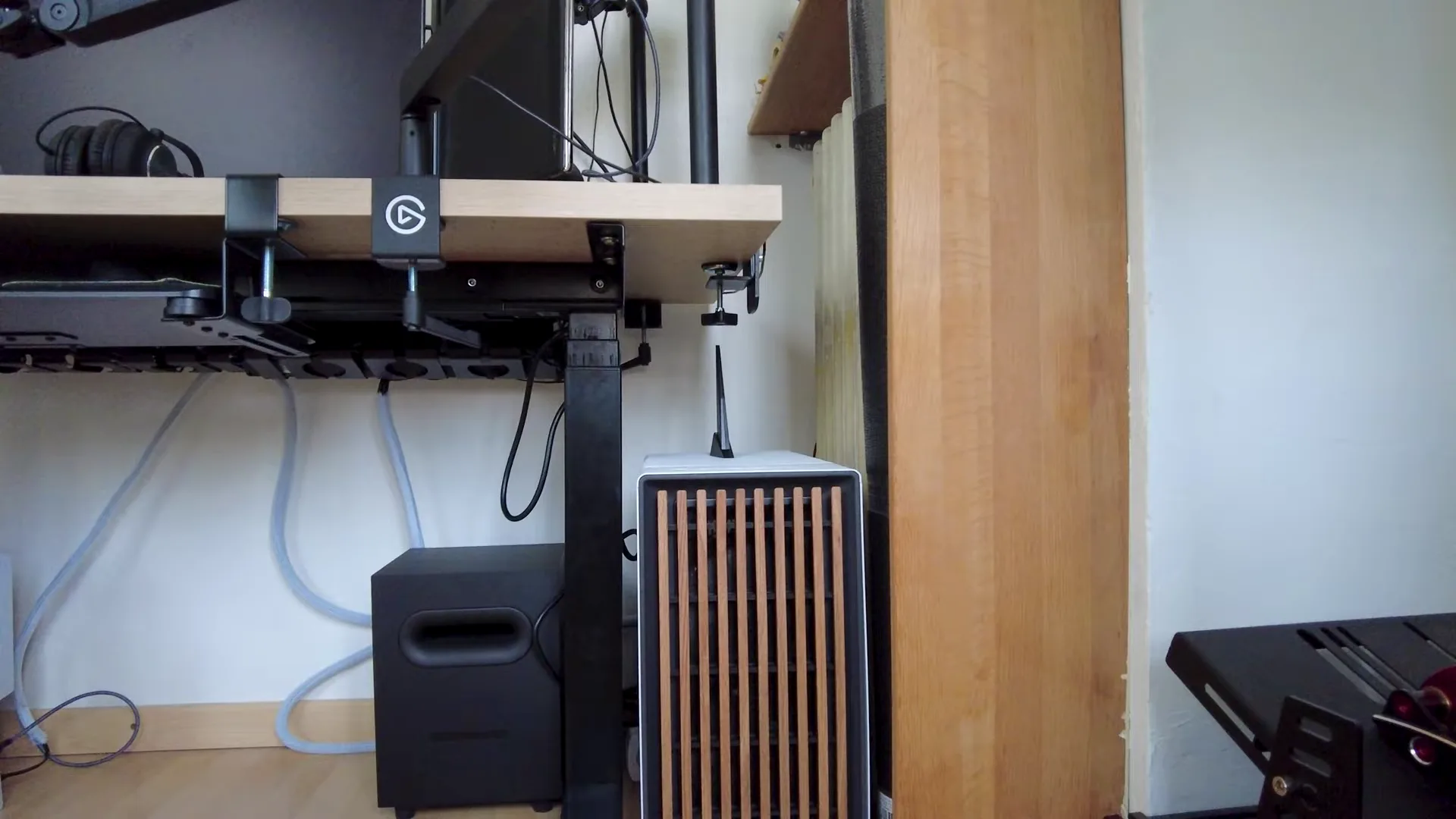

La place au sol n’est pas la seule contrainte. Trois écrans, c’est trois câbles DisplayPort, trois prises de courant de plus, et un câble management à faire en plus. Chez moi, le PC n’est pas juste à côté du châssis, il est un peu déporté : il y avait des câbles à tirer jusqu’à lui. Branchez les trois écrans sur la carte graphique, pas sur les sorties de la carte mère : iRacing le rappelle dans son aide (aide iRacing sur le triple écran). Je compare tout ça, face à l’ultrawide, dans mon article triple écran ou ultrawide.
En résumé
- Mesurez la largeur dont vous disposez, et la distance entre vos yeux et l’écran central, assis en position de course.
- Relevez la largeur sans pied de l’écran sur la fiche du fabricant : c’est votre w, bordures comprises.
- Calculez l’angle des écrans latéraux : a = 2 × arctan(w ÷ (2 × v)).
- Calculez la largeur totale, W = w × (1 + 2 × cos a), et la profondeur des écrans latéraux, w × sin a.
- Ajoutez l’encombrement du support, et vérifiez la fixation VESA.
- Trop large ? Rapprochez les écrans avant de réduire leur taille.
- Reportez l’angle dans le jeu, avec le calculateur de FOV de Build My Rig et mon tuto FOV pour iRacing.
FAQ
Quelle place faut-il pour un triple écran de 32 pouces ? Avec des écrans de 714,6 mm de large sans pied, comme le Samsung Odyssey G5 G50F, environ 1,55 m à 70 cm de vos yeux, 1,40 m à 60 cm et 1,30 m à 55 cm, écrans latéraux à l’angle idéal. Ajoutez l’encombrement du support.
Et pour trois 27 pouces ? Avec 611,7 mm de large sans pied, comme le Samsung Odyssey OLED G6, environ 1,44 m à 70 cm et 1,26 m à 55 cm. Plus vous êtes près, plus l’écart avec des 32 pouces fond : 4 cm seulement à 55 cm.
Quel angle donner aux écrans latéraux ? Deux fois l’arc tangente de la largeur d’un écran divisée par deux fois la distance. Environ 54° pour des 32 pouces à 70 cm, 66° à 55 cm. Vos yeux sont alors à la même distance des trois écrans, et c’est l’angle que vous reportez dans iRacing.
Faut-il compter les bordures dans le calcul ? Oui. Le plus simple est de prendre la largeur sans pied donnée par le fabricant : elle les inclut. Sur les écrans de cet article, elles font 8 à 11 mm de chaque côté.
Un écran de 32 pouces fait-il vraiment 32 pouces ? Pas toujours. Le Samsung Odyssey G5 G50F et le Trak Racer TR-M32A, vendus comme des 32 pouces, ont une image de 31,5 pouces de diagonale d’après les cotes de leurs fiches. Pour la place, de toute façon, c’est la largeur sans pied qui compte.
Comment réduire la place prise par un triple écran ? Rapprochez les écrans de vos yeux, et refermez les écrans latéraux jusqu’à l’angle idéal. Réduire la taille des écrans aide moins qu’on ne le croit. Un support intégré au châssis évite les pieds d’un support autoportant, mais peut limiter la taille des écrans : Sim-Lab donne son support intégré GT1 optimal pour trois 27 pouces.
Le calculateur de FOV de Build My Rig donne-t-il la largeur totale ? Non : il donne l’angle des écrans latéraux, le FOV et les valeurs à saisir dans 14 jeux. Pour la largeur, appliquez W = w × (1 + 2 × cos a), ou passez par le graphique Desmos de la vidéo.
