Wind simulator DIY pour le sim racing : le construire pour moins de 100 € avec un Arduino et SimHub

Un filet d’air quand vous attendez dans le lobby, un vrai souffle quand vous êtes lancé, et plus rien quand la voiture s’arrête : c’est ce que fait un wind simulator. Le mien, je l’ai construit moi-même, avec deux ventilateurs Noctua, un Arduino, des pièces imprimées en 3D et SimHub pour piloter le tout, pour un peu moins de 100 € de pièces. Voici le guide complet, en trois étapes : les composants, le montage, puis la configuration dans SimHub.

Un wind simulator, à quoi ça sert

Le principe est simple : SimHub lit la télémétrie du jeu et fait tourner des ventilateurs placés devant vous en fonction de la vitesse de la voiture. Plus vous allez vite, plus ça souffle fort. À l’arrêt complet, il n’y a plus de vent du tout. C’est exactement ce que montre la démo en début de vidéo, sur iRacing.

SimHub va plus loin que la seule vitesse. Son module de vent, ShakeIt Wind, gère jusqu’à trois canaux, gauche, centre et droite (j’en utilise deux), et propose un effet de virage qui répartit le souffle entre les deux côtés, un effet d’aspiration derrière une autre voiture, et un vent de repos quand vous n’êtes pas en piste. Ces deux effets ne marchent que si le jeu transmet les données nécessaires : SimHub le précise lui-même (« when available »).

Pourquoi le construire ? Pour le prix, d’abord. Mon montage revient à environ 91 € de pièces, un peu moins de 100 €, ce qui n’est vraiment pas mal : ce qui se fait sur le marché est un peu plus cher. La note peut gonfler un peu avec le filament des pièces imprimées. Et tout reste démontable : rien n’est soudé, rien n’est collé.

Étape 1 : la liste de courses

Pour la vidéo, j’ai fait une page, vraiment comme une liste de courses, en quatre parties : l’électronique, les ventilateurs, la visserie et les fichiers à imprimer. Elle est toujours en ligne (ma liste de courses), datée du 1er octobre 2024. J’ai tout pris sur AliExpress, sauf les ventilateurs, achetés sur Amazon. La visserie, vous la trouverez aussi dans n’importe quelle quincaillerie près de chez vous, peut-être un peu plus cher.

L’électronique : 6,52 €

Prix relevés le 01/10/2024 dans ma liste de courses, sur AliExpress.

Les ventilateurs et l’alimentation : 70,34 €

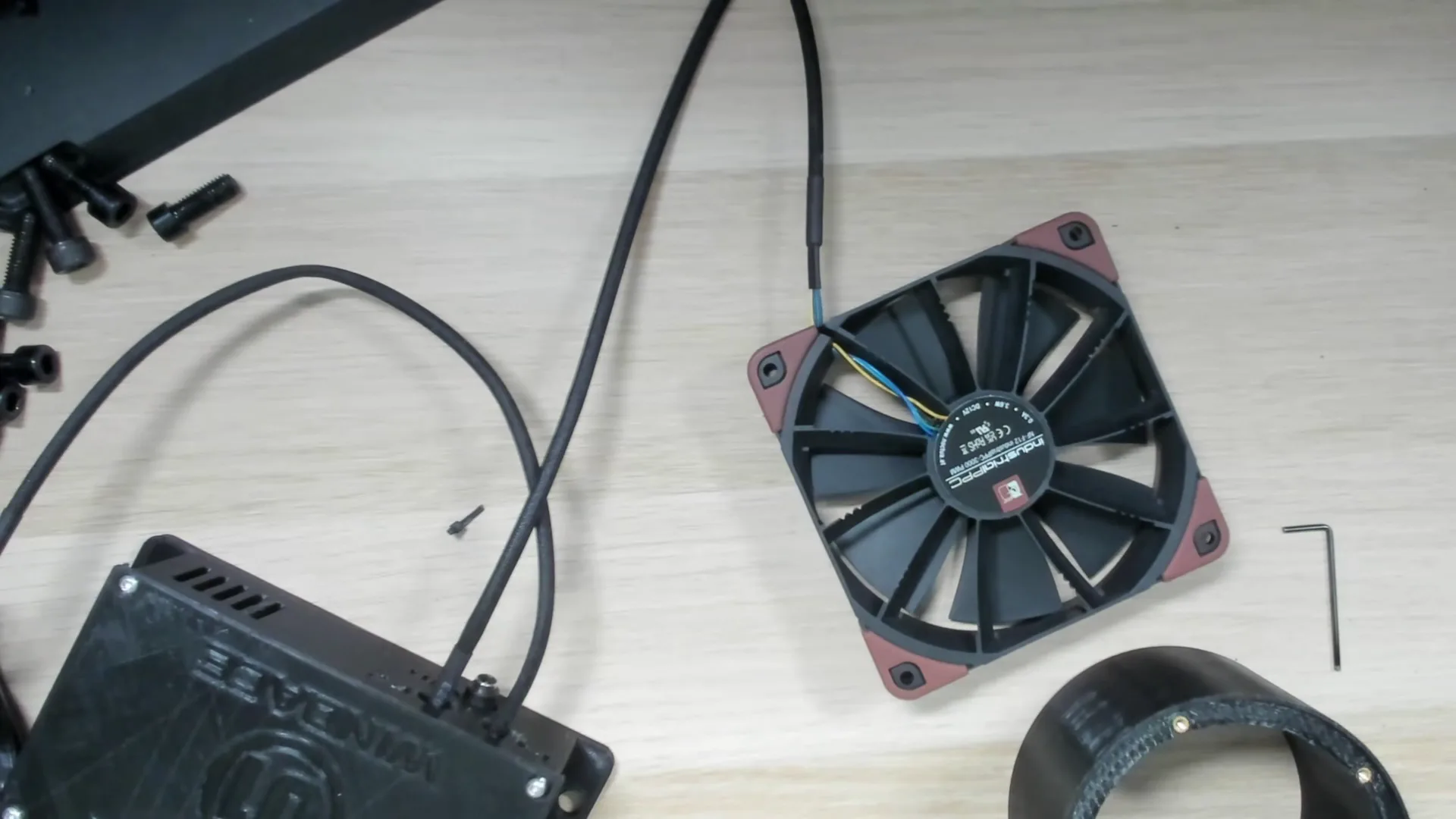

C’est le poste le plus cher, et de loin : les deux Noctua font à eux seuls 58,80 €.

Prix relevés le 01/10/2024 dans ma liste de courses, sur Amazon pour les ventilateurs et sur AliExpress pour le reste.

La visserie : 13,91 €

Les lots vendus sur AliExpress sont bien plus gros que ce qu’il faut : la dernière colonne donne ce que le montage utilise vraiment, pour deux ventilateurs.

Prix relevés le 01/10/2024 dans ma liste de courses, sur AliExpress.

Les fichiers à imprimer

Je ne suis pas parti de zéro. Les pièces viennent de deux modèles publiés sur Printables par Byte Insight : le Wind Ace Wind Simulation for Sim Hub, pensé à l’origine autour d’un ventilateur de bateau de 100 mm, et son adaptateur 120 mm, qui transforme l’arrière de la turbine pour accueillir un ventilateur de PC classique. C’est cette version 120 mm que j’ai imprimée.

Tout est en double, sauf le boîtier de contrôle : un seul boîtier pilote les deux ventilateurs. Son nom vient d’une carte de puissance, la Monster Moto, que SimHub conseille pour les gros ventilateurs de bateau (page SimHub). Avec des ventilateurs PWM, elle ne sert plus à rien : le boîtier accueille l’Arduino Uno et la planche à pain.

Pourquoi des Noctua industrialPPC

Le ventilateur, c’est le cœur du montage, et le choix n’est pas anodin. SimHub l’écrit noir sur blanc dans sa documentation : prenez un ventilateur capable de s’arrêter complètement, parce que beaucoup de ventilateurs PWM gardent une vitesse minimale et ne s’arrêtent jamais (page SimHub). Avec un modèle comme ça, vous auriez toujours un peu d’air dans la figure, même à l’arrêt.

Le NF-F12 industrialPPC-3000 PWM, lui, coche la case : Noctua annonce 0 tr/min à 0 % de PWM, 700 tr/min à 20 %, et 3000 tr/min à fond (fiche Noctua). C’est un ventilateur industriel, que Noctua décrit lui-même comme inadapté à un PC silencieux. Pour un wind simulator, c’est justement ce qu’on cherche : du débit.

Chiffres Noctua, relevés le 28/10/2026 sur sa fiche technique.

Deux détails pratiques en découlent. D’abord, 0,3 A par ventilateur, ça fait 0,6 A pour la paire : l’alimentation 12 V 5 A de ma liste est largement dimensionnée. Ensuite, le câble d’origine ne fait que 40 cm. Selon l’endroit où vous placez le boîtier, prévoyez une rallonge 4 broches : Noctua en vend lui-même, de 30 et de 60 cm.

Étape 2 : le câblage

Pour le branchement, je suis parti d’un schéma trouvé en ligne, que j’ai adapté. Le principe tient en trois phrases.

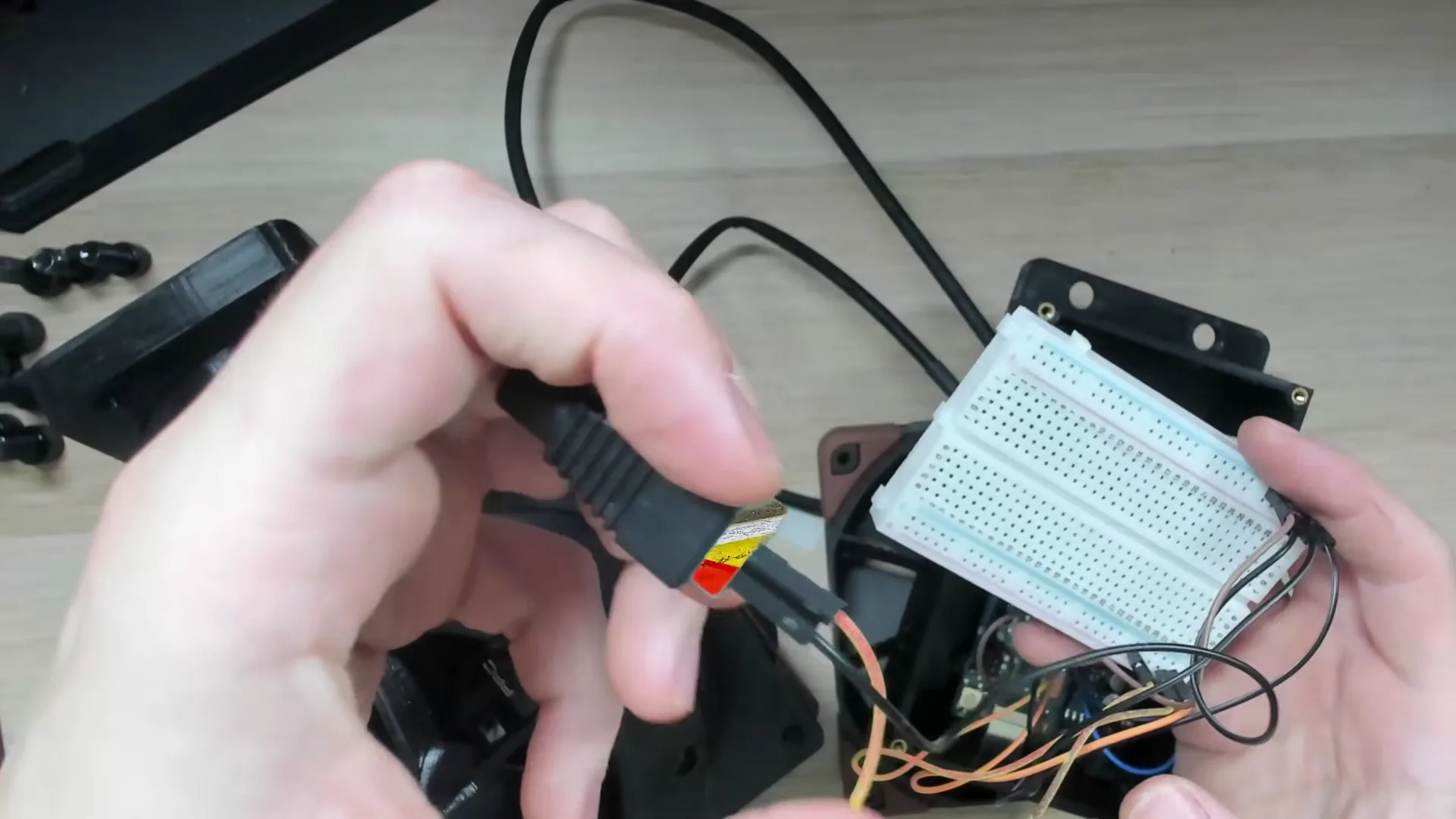

L’alimentation 12 V se branche sur la planche à pain, qui a une bande positive et une bande négative. Les ventilateurs se branchent sur ces deux bandes : c’est la planche à pain qui les alimente. Et c’est l’Arduino qui les contrôle : il n’a pas besoin du 12 V, il est alimenté et piloté par le PC, en USB.

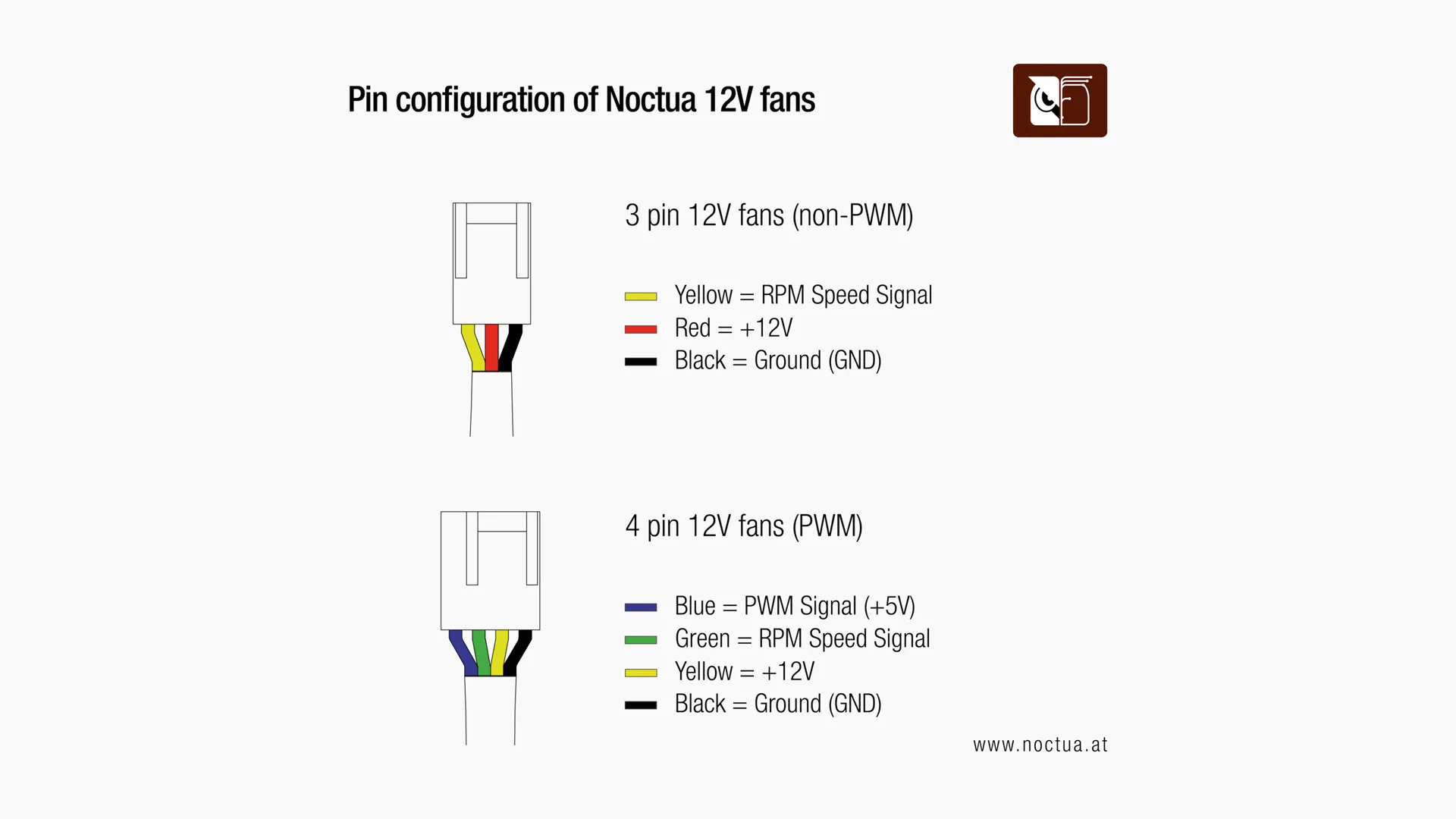

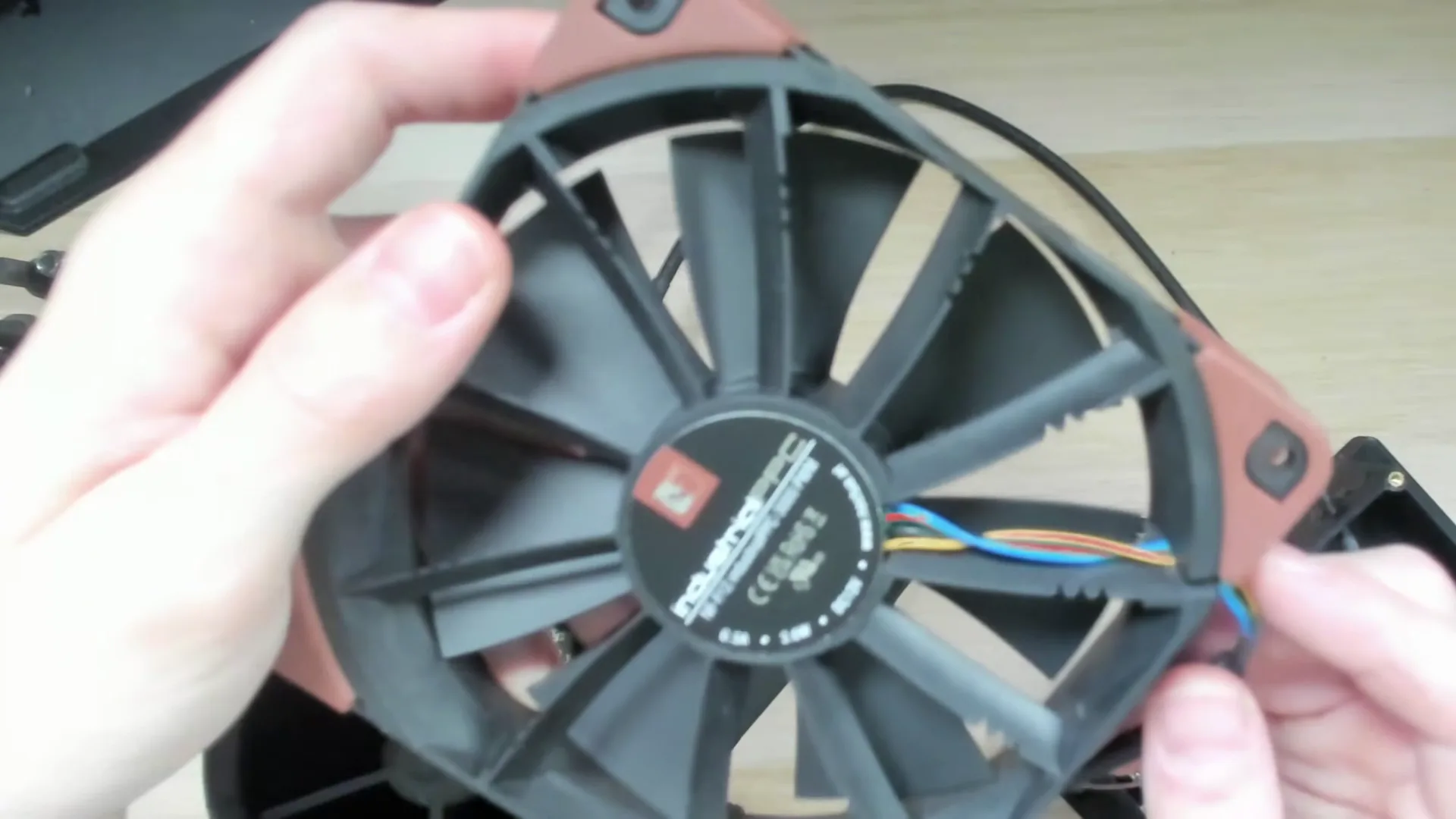

Sur un ventilateur, souvent, le noir est le négatif et le rouge le positif. Mais sur les Noctua à quatre fils, c’est différent : le jaune est le positif, le noir le négatif, et le bleu, c’est le fil qui va à l’Arduino et qui commande la vitesse. Le quatrième fil, le vert, renvoie la vitesse du ventilateur : je ne m’en sers pas.

Dans le schéma d’origine, les fils bleus passaient par la planche à pain ; moi, je les ai mis directement sur l’Arduino. Dernier fil : un négatif qui part de la planche à pain et va sur une broche GND de l’Arduino. Puis l’Arduino se branche au PC en USB, et c’est tout pour les branchements.

1 / 3

Les couleurs, justement, sont le vrai piège. SimHub prévient de ne pas s’y fier pour trouver le 12 V, et de regarder le connecteur. Sur un ventilateur Noctua à trois broches, le rouge est le +12 V et le jaune le signal de vitesse : exactement l’inverse de ce que vous feriez avec un quatre broches.

Mon conseil de la vidéo : faites les premiers tests avant que tout soit fermé et fixé. Vous n’aurez pas de surprise une fois le montage terminé. Et si un ventilateur tourne à fond dès la mise sous tension, sans que SimHub ne lui demande rien, regardez d’abord son fil bleu : d’après Noctua, un ventilateur PWM sans signal tourne à pleine vitesse.

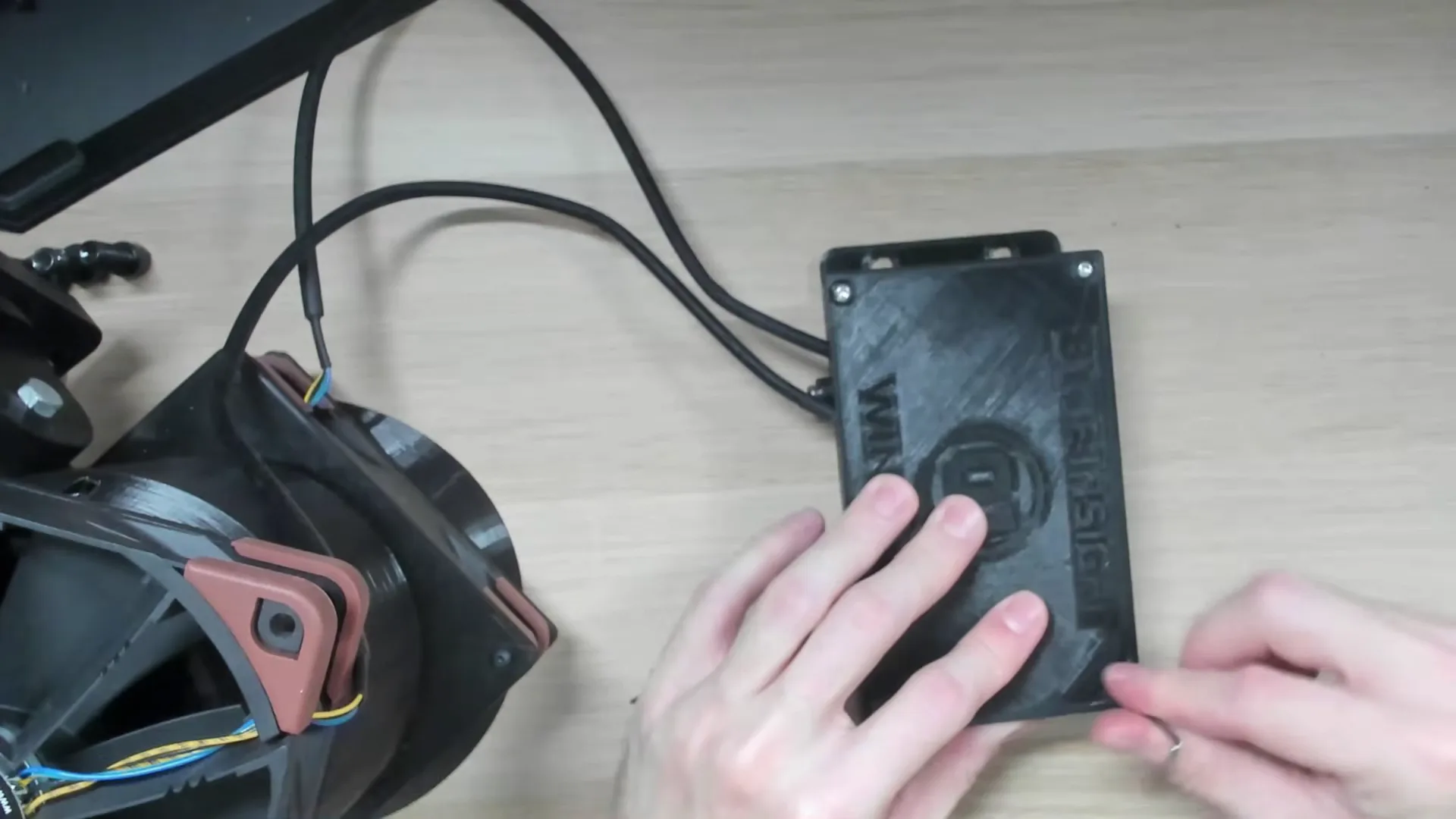

Fermer le boîtier de contrôle

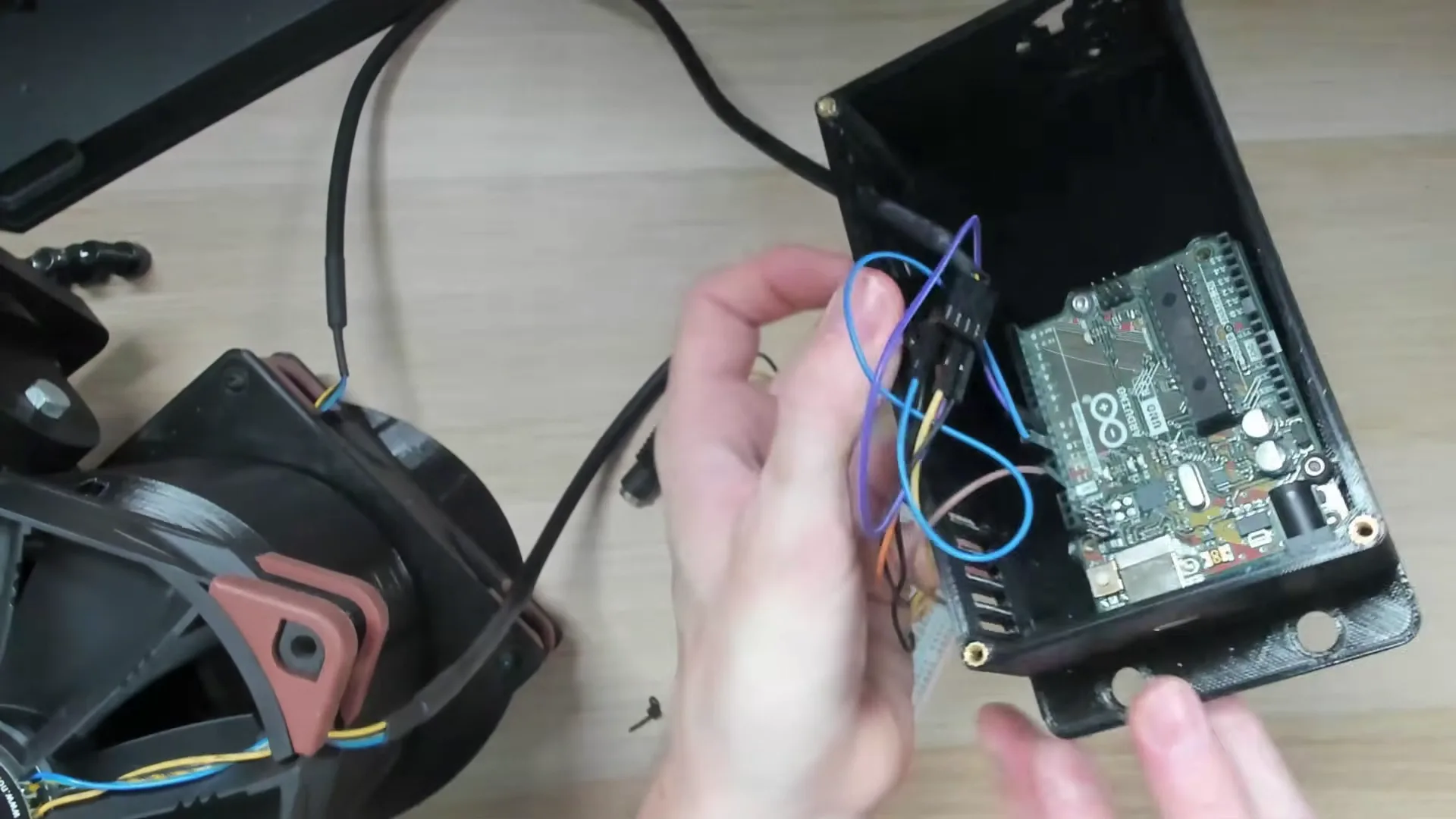

Une fois que vous êtes confiant dans vos branchements, tout rentre dans le boîtier imprimé. Faites passer les câbles par les trous prévus : celui du premier ventilateur, celui du deuxième, et le câble d’alimentation. Il ne reste qu’à poser les petits inserts et à refermer avec les vis.

On pourrait coller les fils, voire les souder. Je n’ai pas choisi cette option : comme ça, tout reste facilement gérable, et un fil qui se débranche se rebranche en deux secondes.

Monter la turbine

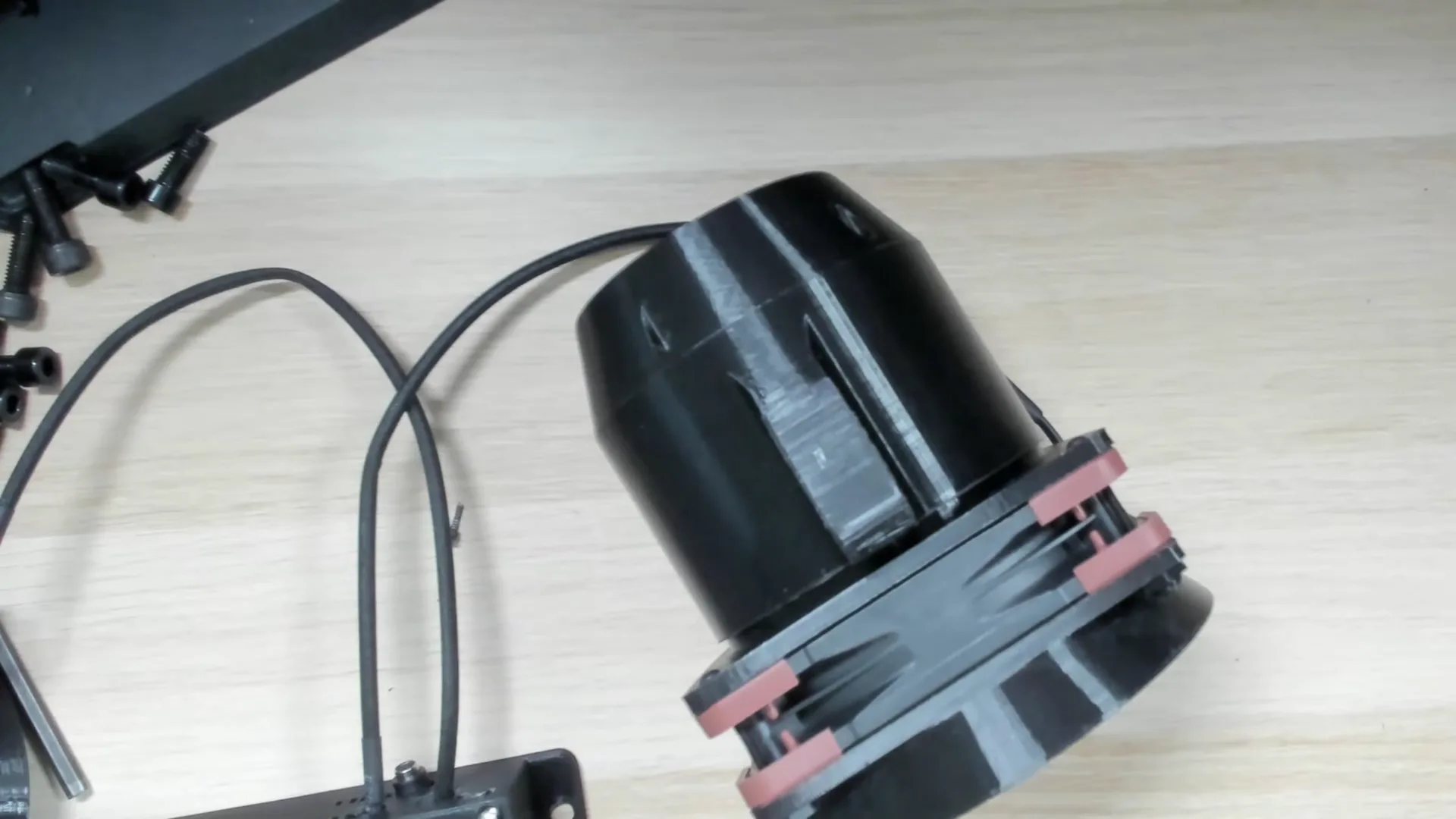

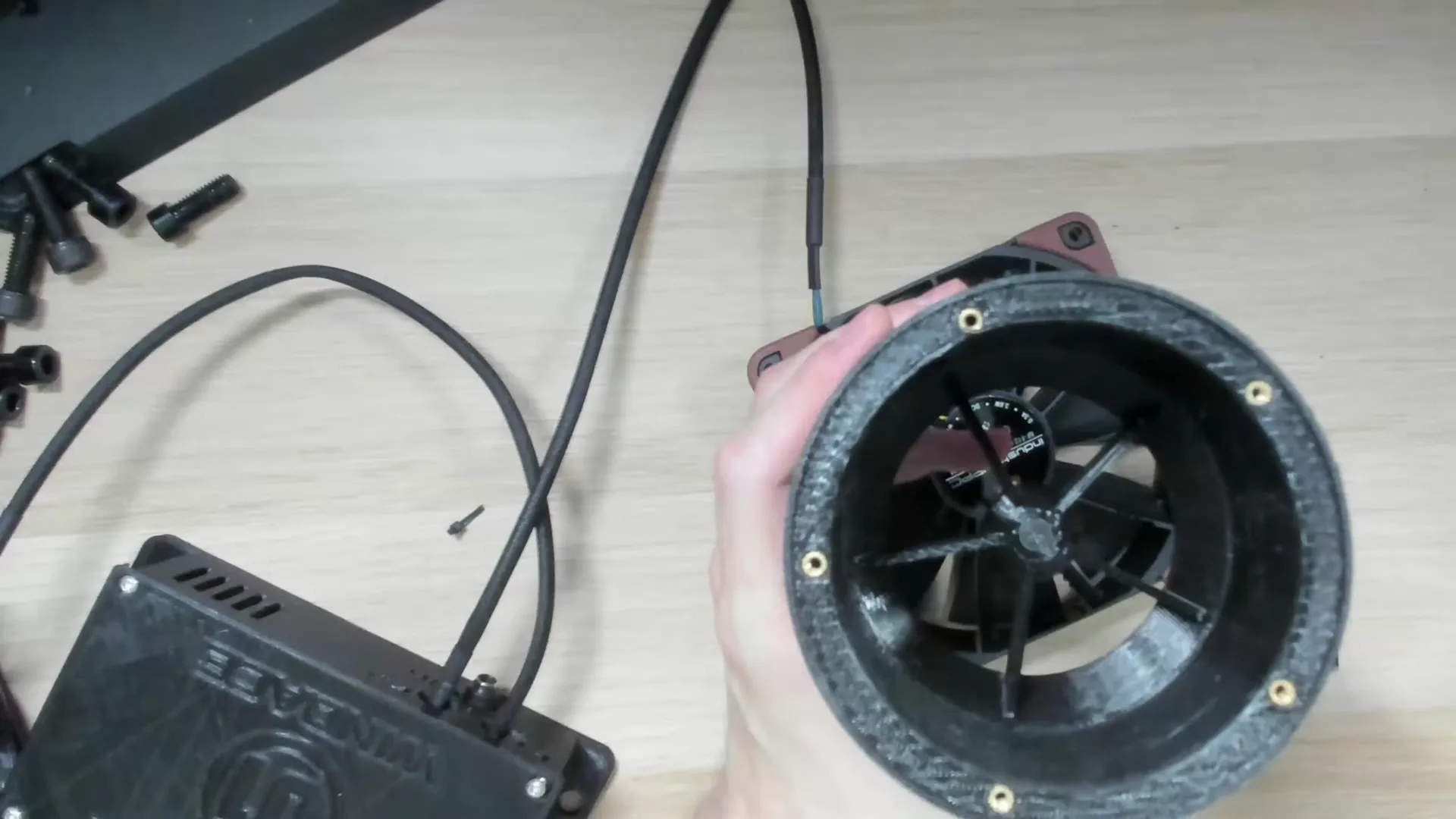

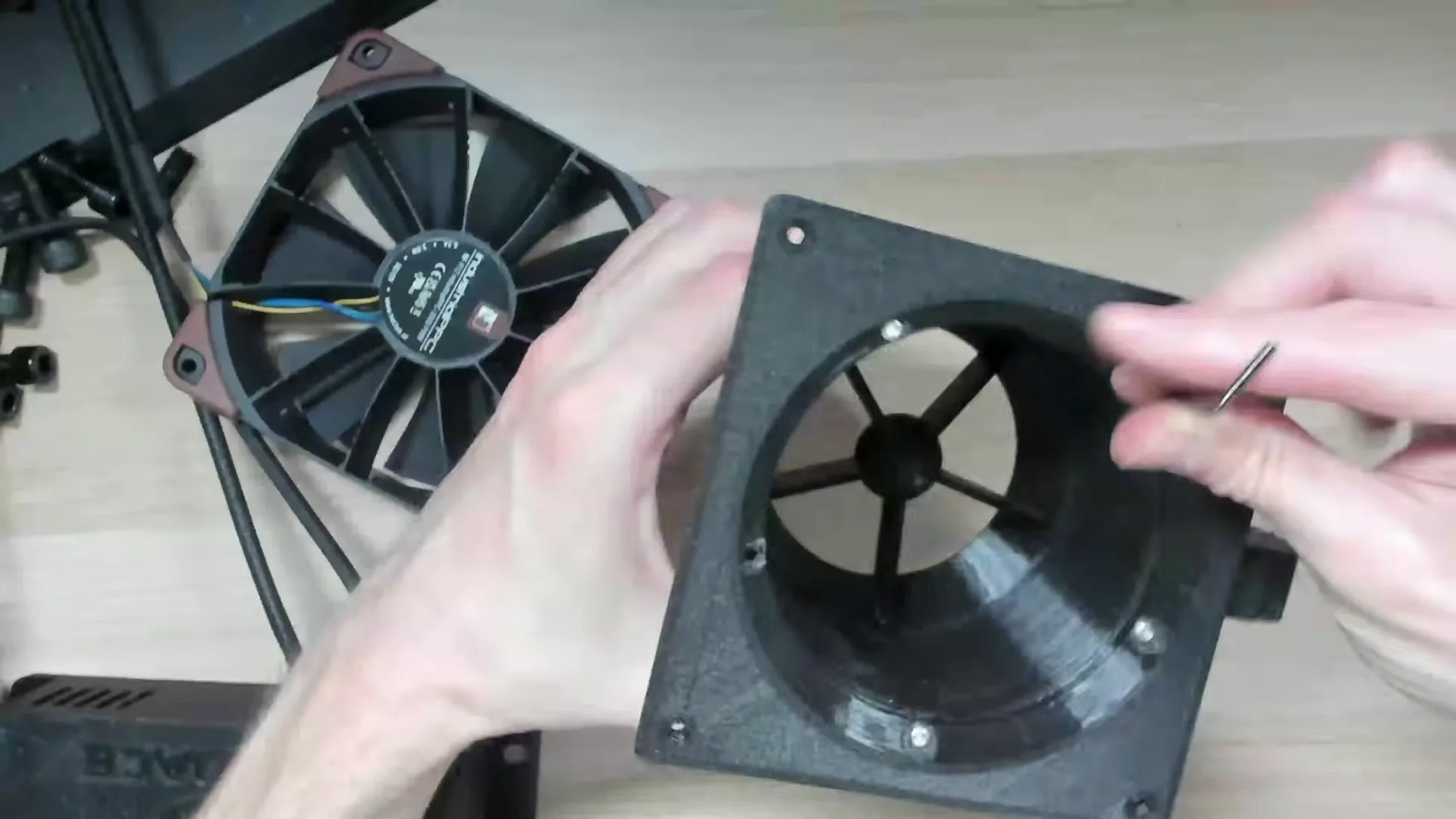

Place au ventilateur, sur ce que j’appelle le réacteur. Il y a d’abord des inserts à poser sur le cylindre central. Je n’en ai mis que d’un côté : de l’autre, la pièce est suffisamment bien faite pour se fixer directement, et même en tirant dessus, ça ne bouge pas. Sur la partie qui accueille le ventilateur, en revanche, il en faut.

Toutes les pièces ne se valent pas. Sur l’une d’elles, les inserts sont entrés sans souci ; sur une autre, impossible de les mettre directement. J’ai repercé pour agrandir un peu les trous, et là, tout s’est fixé correctement. Une fois les inserts en place, il n’y a plus qu’à visser.

1 / 3

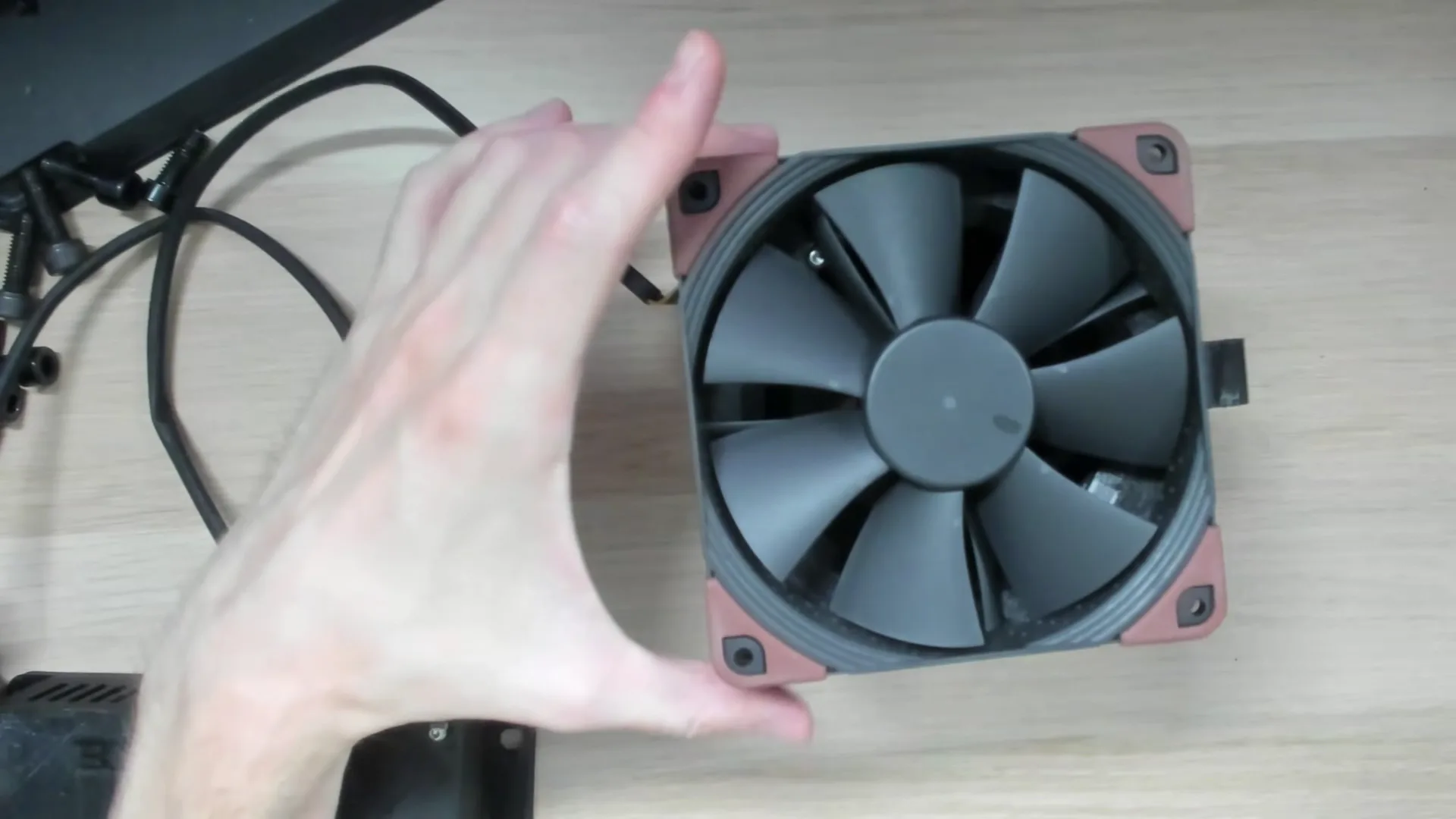

Vient ensuite le ventilateur, et il ne faut pas se tromper de sens. Dans la vidéo, je parle d’un petit signe sur le ventilateur. Le repère le plus simple, c’est Noctua qui le donne : quand vous regardez l’étiquette ronde au logo Noctua, l’air vient vers vous (FAQ Noctua). L’étiquette doit donc regarder vers la sortie de la turbine, du côté où vous êtes assis.

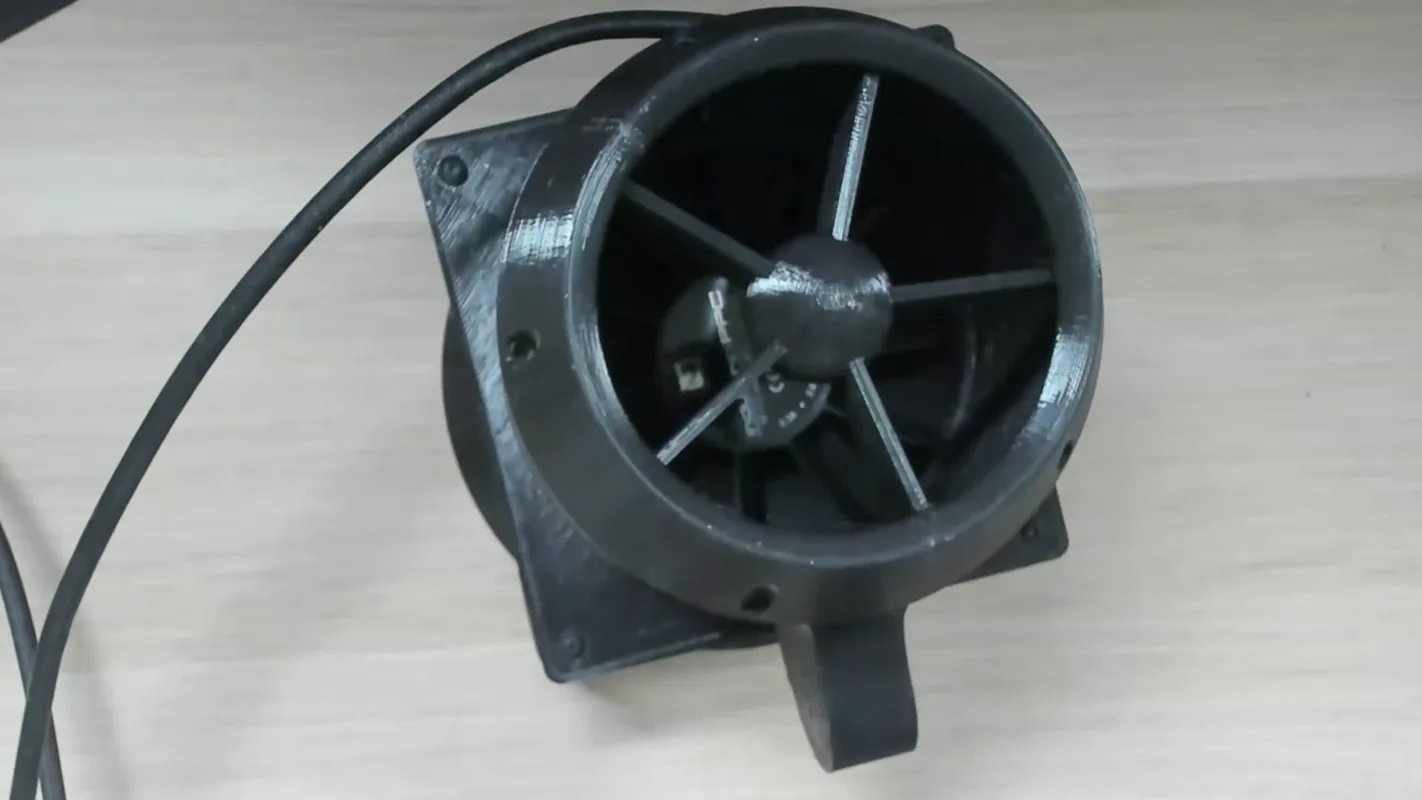

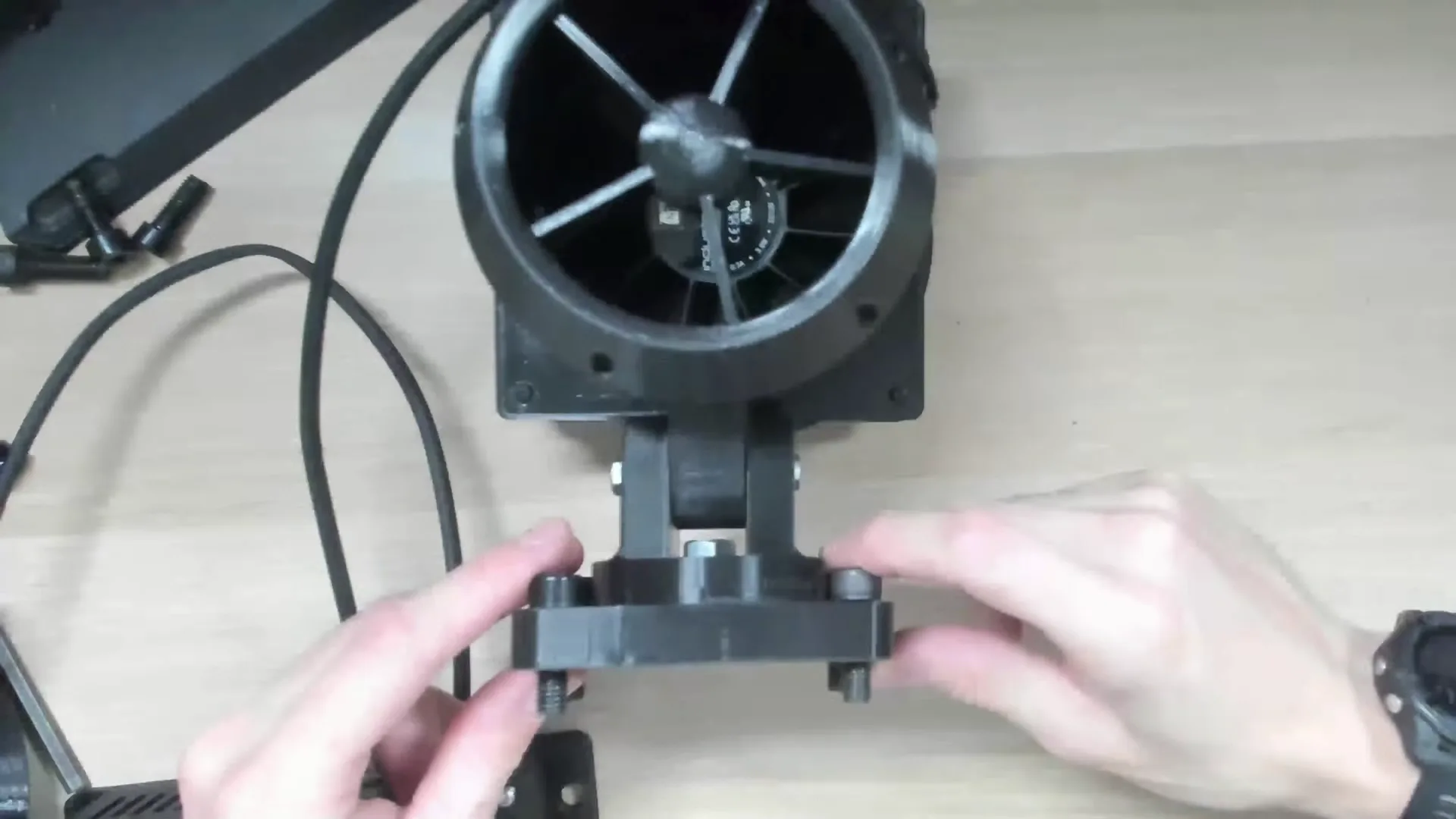

Le tout se termine par le support : une chape imprimée sous la turbine, un axe boulonné et une embase, qui se fixe sur le châssis avec les vis M8 de la liste.

1 / 2

Étape 3 : flasher l’Arduino depuis SimHub

Troisième partie : SimHub. Pas besoin de taper une ligne de code : SimHub compile et téléverse lui-même le programme de la carte, depuis sa propre fenêtre. Le chemin :

1. Dans SimHub, ouvrez « Arduino », puis l’onglet « My hardware ».
2. Choisissez de partir de zéro (« Start from scratch ») et donnez un nom à l’appareil, « Wind sim » par exemple.

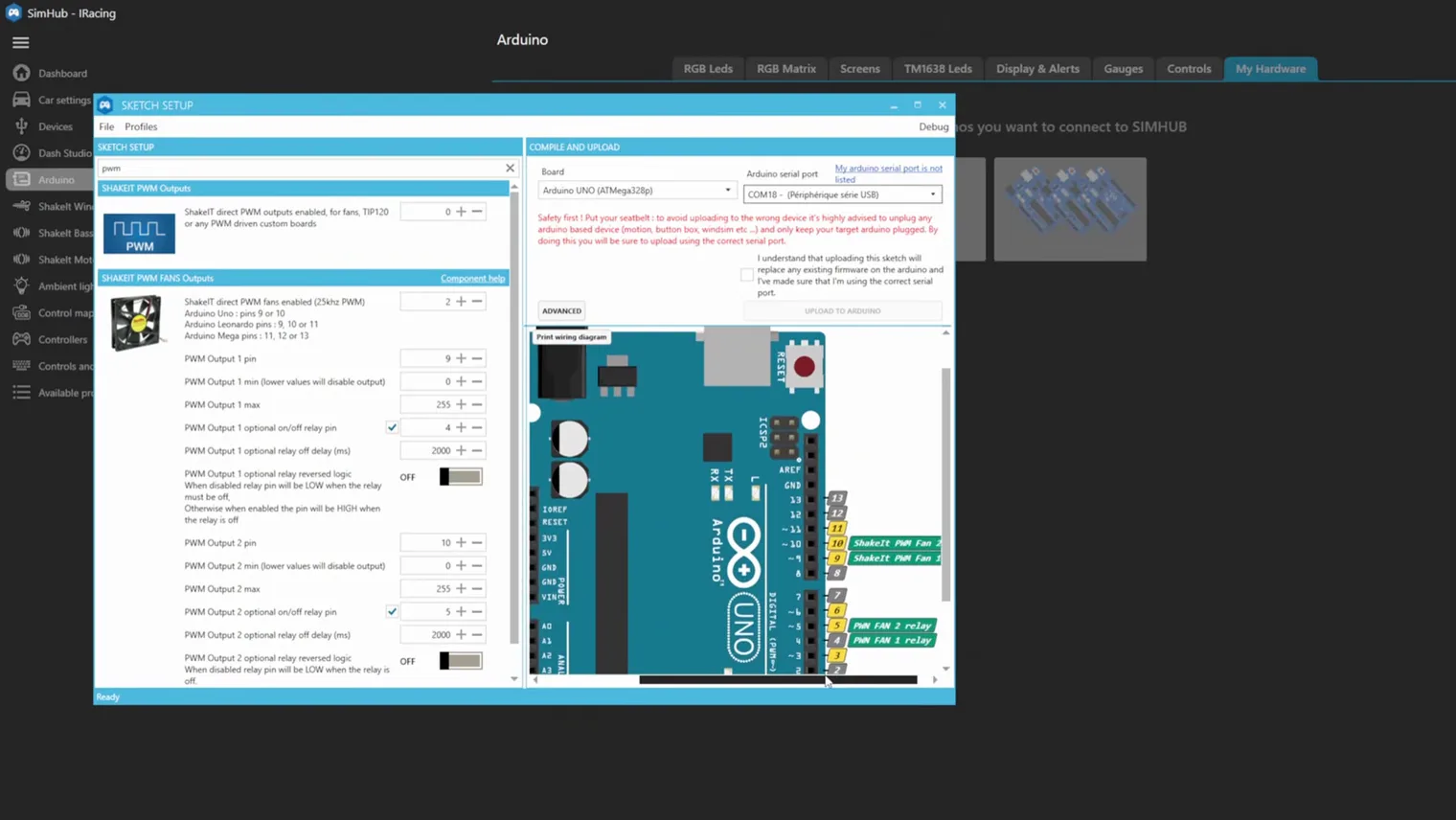

3. Dans la recherche du « Sketch setup », tapez « pwm ».
4. Dans « SHAKEIT PWM FANS Outputs », passez le nombre de sorties à 2. SimHub indique les broches 9 et 10 pour une Arduino Uno : c’est le câblage qu’on vient de faire, rien à changer.
5. À droite, choisissez la carte, « Arduino UNO (ATMega328p) », puis le port USB sur lequel l’Arduino est branché.
6. Cochez la case de confirmation, puis « Upload to Arduino ».

SimHub flashe l’Arduino, puis détecte les deux sorties du wind sim : un moteur 1 et un moteur 2. S’ils apparaissent tous les deux, l’installation est bonne.

Pourquoi les broches 9 et 10, et pas les autres ? Sur l’ATmega328P de l’Arduino Uno, ce sont les deux sorties du Timer 1, le seul minuteur 16 bits de la puce, celui qui permet de régler finement la fréquence (documentation Arduino). SimHub s’en sert pour produire un PWM à 25 kHz, comme l’annonce son interface. C’est la fréquence visée par la norme des ventilateurs PWM ; Noctua accepte de 21 à 28 kHz, et en dehors, le ventilateur peut tourner à la mauvaise vitesse, à fond, ou pas du tout (guide Noctua).

D’après SimHub, une Leonardo accepte trois ventilateurs, sur les broches 9, 10 et 11, et une Mega trois aussi, sur les broches 11, 12 et 13. Une Uno, elle, en gère deux, ce qui suffit pour la gauche et la droite.

Deux réglages du même écran méritent un mot. Les valeurs « min » et « max » de chaque sortie servent à calibrer un ventilateur qui atteint trop vite sa vitesse maximale, ou qui ne démarre pas aux faibles valeurs (page SimHub). Et SimHub propose, pour chaque sortie, une broche optionnelle qui commande un relais marche-arrêt : c’est la solution pour un ventilateur qui ne s’arrête pas à 0 %. Avec des Noctua qui s’arrêtent d’eux-mêmes, vous pouvez vous en passer.

Régler le vent dans ShakeIt Wind

Une fois l’Arduino installé, tout se règle dans « ShakeIt Wind ». La configuration est très simple : on règle les sorties, puis la puissance en course et hors course.

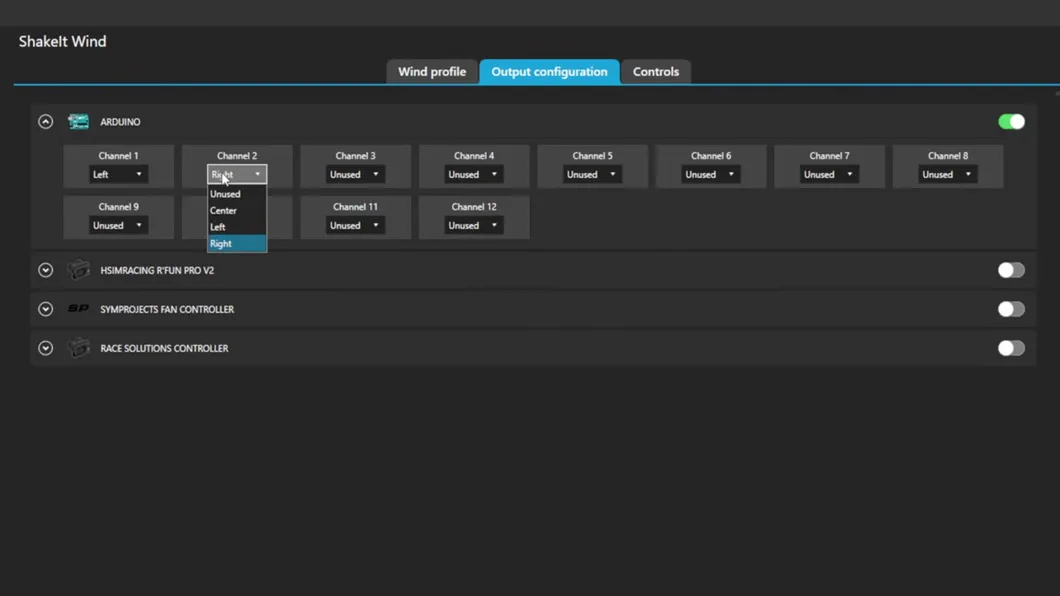

Dans l’onglet « Output configuration », vérifiez que l’Arduino est bien coché, puis dépliez-le : le canal 1 sur la gauche (« Left »), le canal 2 sur la droite (« Right »). L’onglet « Controls », lui, n’a besoin d’aucun réglage.

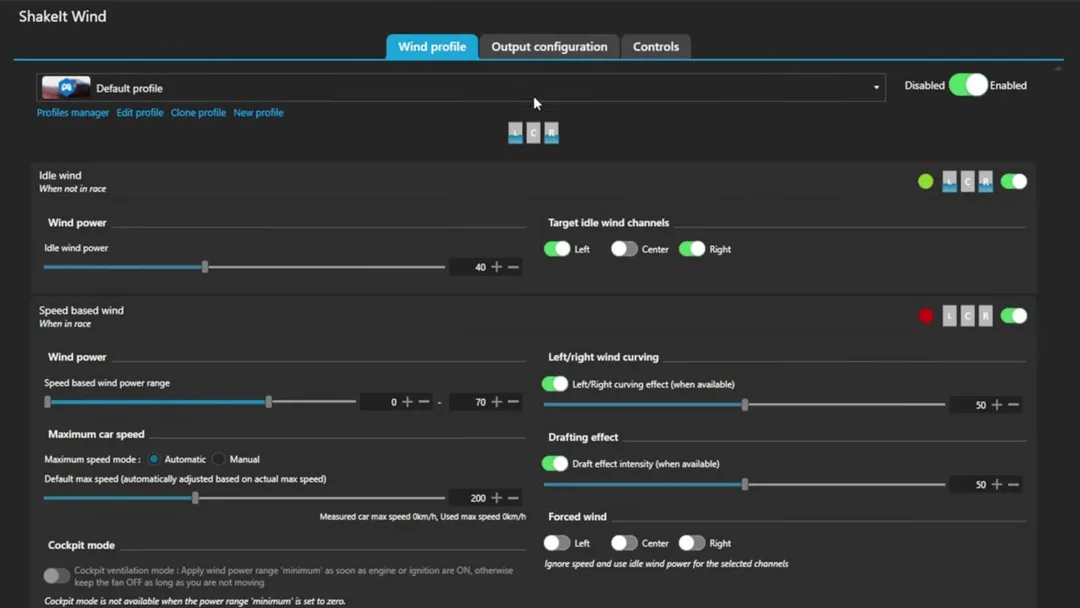

Dans l’onglet « Wind profile », deux réglages comptent vraiment. Le vent hors course (« Idle wind, when not in race ») souffle dès que SimHub est démarré, tant que vous n’êtes pas en course : dans le lobby ou n’importe où ailleurs. Moi, je le mets à 40 %, parce qu’à 100 %, cet été, je suis tombé malade. Le vent en course (« Speed based wind, when in race ») suit la vitesse : à l’arrêt, pas de vent, et plus vous allez vite, plus la puissance des ventilateurs monte, jusqu’au maximum que vous fixez. Je ne l’ai pas mis à 100 % : chez moi, la plage va de 0 à 70 %.

1 / 2

Mes réglages, tels qu’ils apparaissent dans la vidéo :

SimHub est gratuit. Sa licence, à prix libre (SimHub propose de 8 à 30 €), fait passer le rafraîchissement des Arduino, écrans et bass shakers de 10 à 60 images par seconde, et ajoute le changement de jeu automatique (page de la licence SimHub). Tout le reste du logiciel, je le détaille dans ma présentation complète de SimHub.

Ce qui a changé depuis la vidéo

SimHub a beaucoup évolué depuis. Les captures de cet article viennent de la vidéo : les écrans de la version actuelle, la 9.13.3 sortie le 23 octobre 2026 (téléchargement SimHub), peuvent avoir un peu bougé. Ce qui concerne le vent, d’après les notes de version de SimHub :

• 18 décembre 2024, version 9.6.3 : ShakeIt Wind gagne des courbes de correction de la vitesse (notes de version).
• 27 mai 2025, version 9.8.3 : le programme standard des cartes à ATmega32u4 (Leonardo, Pro Micro) gère aussi les ventilateurs (notes de version).
• D’août à octobre 2026, SimHub ajoute la prise en charge directe de plusieurs wind simulators du commerce, jusqu’à l’AeroShift Wind Simulator dans la 9.13.3 (notes de version).

Fiche technique de mon wind simulator

Prix relevés le 01/10/2024 dans ma liste de courses ; caractéristiques d’après Noctua et SimHub, relevées le 28/10/2026.

Face aux kits du commerce

Prix relevés le 28/10/2026 sur les sites de Nitro Concepts, SimRacerShop, FastPrint3D et L’Atelier ; celui de mon montage vient de ma liste du 01/10/2024.

Dans la vidéo, je disais que ce qui se fait sur le marché coûte un peu plus cher. Le relevé du 28 octobre 2026 le confirme, avec un écart qui varie beaucoup d’un kit à l’autre.

Le plus proche de mon montage, c’est le kit FastPrint3D : les mêmes Noctua industrialPPC, une boîte de contrôle, les câbles et deux vis pour profilé de 40, d’après FastPrint3D. En version deux ventilateurs, il coûte 204,99 €, soit plus du double de ma liste. En échange, rien à imprimer ni à câbler : d’après FastPrint3D, aucune pièce supplémentaire n’est nécessaire.

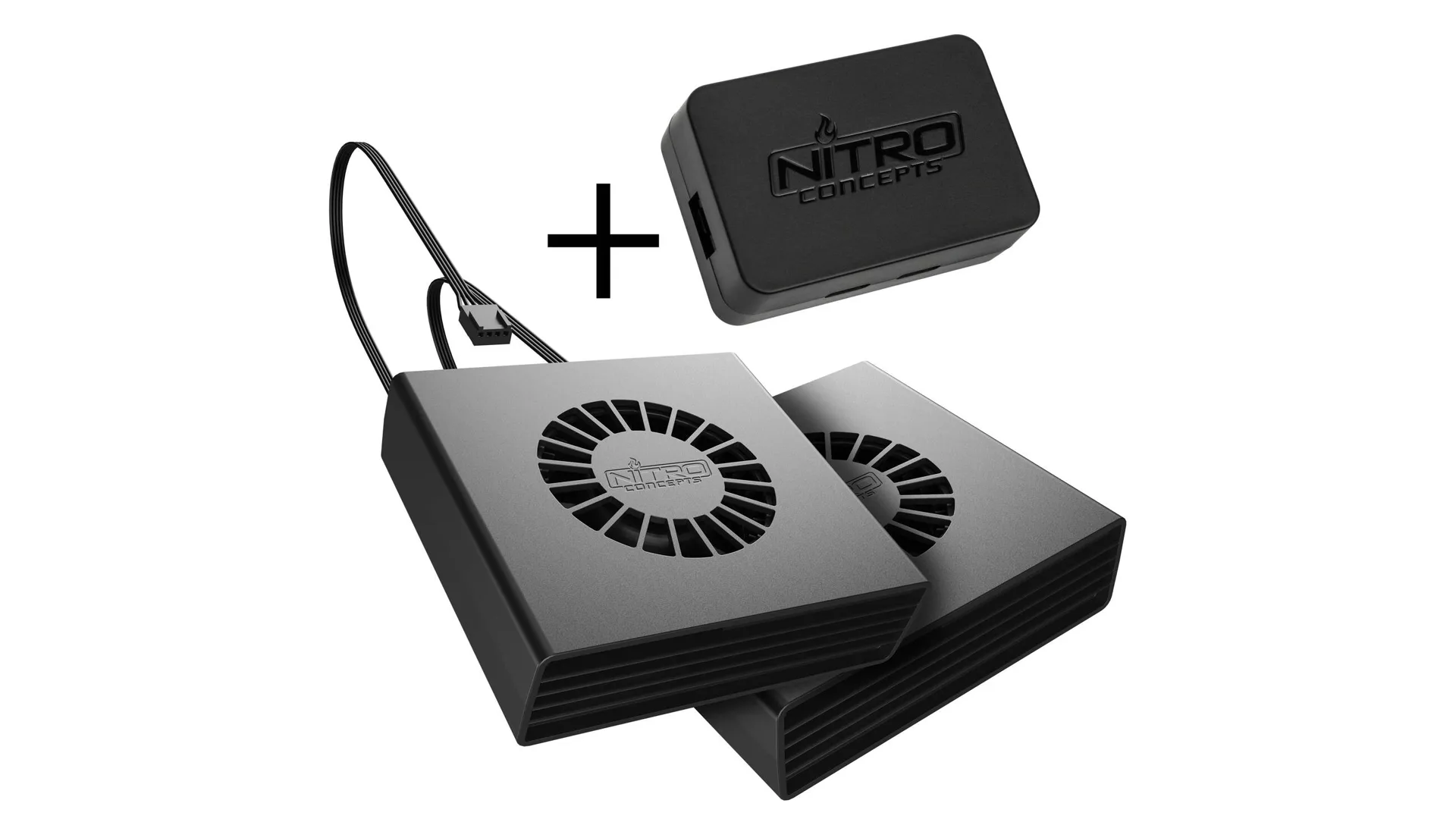

Le bundle Nitro Concepts Immersion Wind, lui, est à 99,90 € chez la marque, à peine plus que mes pièces. Son boîtier est pris en charge directement par SimHub depuis septembre 2024 (notes de version 9.4.8). Séparément, le boîtier coûte 49,90 € et chaque ventilateur Wind Flow 39,90 € chez Nitro Concepts : en bundle, l’ensemble revient 29,80 € moins cher. Je ne l’ai pas eu entre les mains.

Entre les deux, le boîtier SimRacerShop remplace exactement ma partie électronique : l’Arduino, la planche à pain et les fils Dupont. D’après SimRacerShop, il pilote deux ventilateurs PC 12 V PWM à quatre fils, coupe le 12 V quand les deux sorties sont à l’arrêt, et intègre une limitation de courant et une protection thermique. Vous fournissez les ventilateurs, et il vous faut toujours de quoi les fixer et diriger l’air : avec deux Noctua au prix de ma liste, on arrive vers 125 € avec le câble et l’alimentation.

Enfin, le WindSim VEVOR de L’Atelier, un Discord DIY francophone, part d’un extracteur d’air au lieu de ventilateurs de PC : 11 vitesses de vent, obtenues par des condensateurs commutés par des relais, et une triple sortie d’air, pour environ 100 € d’après L’Atelier. Son tuto est réservé aux membres de leur Discord. L’Atelier a aussi repris mon montage dans son catalogue de projets, sous le nom « WindSim by GAGA Racing » : c’est la fiche Build My Rig de la première ligne.

Les offres suivies par Build My Rig, mises à jour en direct, pour le kit FastPrint3D :

Et pour le boîtier SimRacerShop :

Prix et disponibilité

Mon wind simulator ne s’achète pas : il se construit. Voici ce que coûtent ses pièces, d’après ma liste de courses :

Prix relevés le 01/10/2024 dans ma liste de courses, sur AliExpress et Amazon.

À ce budget s’ajoute le filament des pièces imprimées, que ma liste ne chiffre pas. Et si vous avez déjà un Arduino Uno, une planche à pain ou une alimentation 12 V dans un tiroir, la note baisse d’autant. Les liens d’achat à jour sont sur ma page DIY.

Mon bilan

Pour un peu moins de 100 € de pièces, ce wind simulator fait exactement ce qu’on attend de lui : plus vous allez vite, plus ça souffle, et à l’arrêt, plus rien. La configuration dans SimHub est très simple, deux sorties et deux puissances. Ce qui demande un peu de soin, c’est le montage : le câblage est un peu touffu dans le boîtier, et toutes les pièces imprimées n’acceptent pas leurs inserts du premier coup.

En résumé

1. Rassemblez les pièces : un Arduino Uno, une planche à pain, des fils Dupont, deux ventilateurs 12 V PWM à 4 broches qui s’arrêtent à 0 %, une alimentation 12 V et la visserie.
2. Imprimez les pièces du Wind Ace et de l’adaptateur 120 mm, en double pour les turbines, en un exemplaire pour le boîtier.
3. Câblez : le 12 V sur la planche à pain, le jaune et le noir de chaque ventilateur sur ses bandes, les fils bleus sur les broches 9 et 10, la masse de la planche à pain sur le GND de l’Arduino.
4. Testez avant de fermer quoi que ce soit, puis refermez le boîtier.
5. Montez les turbines, étiquette Noctua tournée vers vous, puis fixez-les sur le châssis.
6. Dans SimHub, flashez l’Arduino avec deux sorties PWM, puis réglez ShakeIt Wind : canal 1 à gauche, canal 2 à droite, vent hors course et plage de vent en course.

FAQ

Combien coûte un wind simulator fait maison ? Environ 91 € de pièces d’après le total de ma liste du 1er octobre 2024, 94,91 € en comptant toutes ses lignes, plus le filament. Les deux Noctua en représentent près des deux tiers. Avec les ventilateurs TEUCER de ma liste, que je n’ai pas testés, le total tombe sous les 50 €.

Faut-il une imprimante 3D ? Pour ce montage, oui : les turbines, les supports et le boîtier sont imprimés. Sans imprimante, le kit FastPrint3D reprend les mêmes ventilateurs Noctua, tout prêt, et le bundle Nitro Concepts Immersion Wind se branche directement.

Quels ventilateurs choisir ? Des ventilateurs 12 V à 4 broches PWM, capables de s’arrêter complètement à 0 % : SimHub le demande, sinon vous gardez un souffle même à l’arrêt. Les Noctua NF-F12 industrialPPC-3000 PWM s’arrêtent à 0 %, d’après Noctua.

Pourquoi les broches 9 et 10 de l’Arduino Uno ? Ce sont les deux sorties du Timer 1 de l’ATmega328P, avec lequel SimHub produit un PWM à 25 kHz, la fréquence visée par les ventilateurs PWM. Sur une Leonardo, SimHub utilise les broches 9, 10 et 11.

Faut-il relier la masse de l’Arduino à celle de l’alimentation ? Oui. Dans la vidéo, je dis que ce n’est pas forcément nécessaire, mais Noctua le demande : sans masse commune, le signal PWM n’a pas de référence. SimHub l’intègre aussi à son câblage.

Mes ventilateurs tournent à fond dès que je les branche : pourquoi ? D’après Noctua, un ventilateur PWM qui ne reçoit aucun signal tourne à pleine vitesse. Vérifiez le fil bleu, la masse commune, et que l’Arduino a bien reçu le programme de SimHub.

SimHub est-il payant ? Non, il est gratuit. La licence, à prix libre, fait passer le rafraîchissement des Arduino de 10 à 60 images par seconde et ajoute le changement de jeu automatique.

Quelle carte Arduino acheter ? Une Uno à ATmega328P, celle que SimHub propose sous le nom « Arduino UNO (ATMega328p) » : l’Uno R3 ou l’un de ses clones. L’Uno R4 n’a pas la même puce : elle tourne sur un Renesas RA4M1, d’après Arduino.
